Selbst erzeugten Strom clever nutzen

Solar-LogTM Smart Energy

Einspeisevergütungen sinken, Steuererleichterungen sowie Subventionen entfallen und Energiekosten steigen. Folglich führt der stetig steigende Energiebedarf dazu, dass die optimierte Eigenstromnutzung sowie die Speicherung von Energie unumgänglich werden. Lösungen bietet beispielsweise das intelligente Heizen mit PV-Strom. Solar-LogTM steuert und versorgt die Wärmepumpe, den Heizstab oder ihre Ladesäule mit überschüssiger Energie von ihrer Photovoltaikanlage. Dank der Solar-LogTM Smart Energy Logik in Verbindung mit einer Vielzahl an kompatiblen Geräten können Sie eine Vielzahl an Applikationen realisieren. Die Grundlage bildet hierbei die Vernetzung der Photovoltaikanlage mit flexiblen Verbrauchern, um den Eigenverbrauch lokal zu optimieren. Zusätzlich können Sie den Zustand der Anlage über die Monitoring-Plattform im Auge behalten, dies geht auch von unterwegs mit unserer Enerest ToGo-App.

Mehrwerte

  • Erhöhung des Eigenverbrauchs
  • Reduzierung des Netzbezugs und der Netznutzungsentgelte
  • Intelligente Vernetzung von Photovoltaikanlagen mit Wärmeerzeugern, E-Ladesäulen und weiterer
  • Reduktion des CO2-Fußabdrucks
  • Energetische Optimierung von Produktionsprozessen

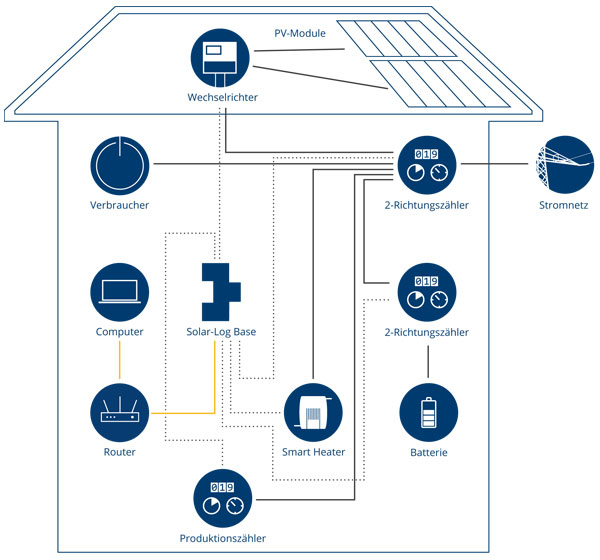

Das intelligente Energie-Management-System

Die Menüstruktur des Solar-Logs™ ermöglicht eine intuitive Bedienung. Somit lassen sich intelligente Verbraucher wie beispielsweise der AC ELWA 2, in Kombination mit Smart Plugs und unter Berücksichtigung des Überschusses ansteuern und priorisieren. Unterschiedliche Energieprofile und Komponenten können miteinander verknüpft und anhand der Simulation überprüft werden.

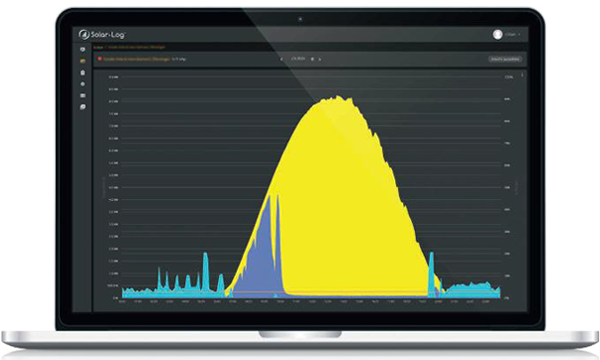

Batteriespeicher-Monitoring

Visualisierung Batterieleistung Laden- und Entladen

Batteriespeicher-Systeme sind die ideale Lösung, um den mit einer PV-Anlage selbst erzeugten Strom zu speichern und für den Eigenverbrauch bereitzustellen. Diese Systeme tragen somit einen wesentlichen Teil zur Optimierung des Eigenstromverbrauchs bei. In der Bilanzansicht fungiert der Batteriespeicher wahlweise als Erzeuger oder als Verbraucher und wird entsprechend dargestellt. Dabei ist Solar-Log™ mit verschiedenen Batteriespeichern kompatibel.

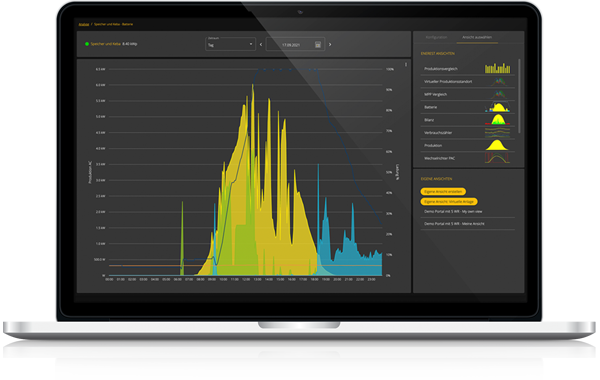

Prognosenbasierte Ladezeitverschiebung

Exklusiv für die Varta Batterie unterstützen wir die prognosebasierte Ladezeitverschiebung, um die Leistungskurve der PV-Anlage effektiv zu nutzen. Diese Funktion ist vor allem im Hinblick auf subventionierte Anlagen wichtig. Um eine Förderung in Deutschland zu erhalten, darf nur ein bestimmter Prozentsatz der erzeugten Energie in das öffentliche Stromnetz einfließen. Bei der prognosebasierten Ladezeitverschiebung ermittelt der Solar-Log™ jeden Morgen unter Berücksichtigung der Wetterdaten, Größe der PV-Anlage und die Kapazität des Batteriesystems, den optimalen Zeitkorridor für den Ladevorgang.

Intelligentes Heizen mit PV-Strom

Heizstäbe und Solar-LogTM

Die PV-Energie lässt sich auf vielfältige Weise nutzen, so auch zur Erzeugung von Warmwasser in Verbindung mit dem Solar-Log und einem Heizstab. Damit können Sie ihre PV-Energie optimal und effizient selbst nutzen, anstatt sie in das öffentliche Stromnetz einzuspeisen.

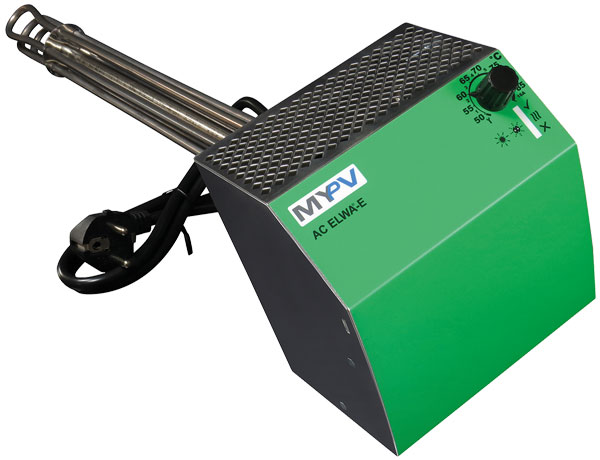

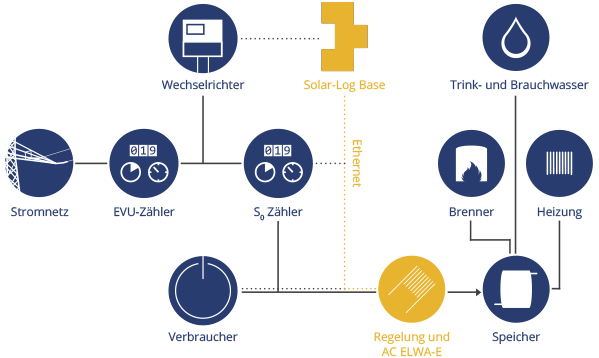

Auch hier bietet der Solar-Log™ verschiedenen Kompatibilitätsmöglichkeiten mit Herstellern an. Beispielweise durch die Kombination aus Solar-Log und dem AC ELWA 2 von my-PV können überschüssige PV-Leistungen zur Erwärmung von Trinkwasser- bzw. Kombispeichern verwendet werden.

Die Leistung wird abhängig von Überschuss durch den Solar-Log Base von 0 bis 3.500 W stufenlos geregelt. Insbesondere im Sommer und in der Übergangszeit erhöht diese Kombination den Autarkiegrad. In dieser Zeit kann oftmals vollkommen auf fossile Energieträger für die konventionelle Warmwasseraufbereitung verzichtet werden. Die Minimaltemperatur des Warmwasserspeichers lässt sich über die Gerätekonfiguration definieren. Somit kann unabhängig vom verfügbaren PV-Überschuss immer warmes Wasser zur Verfügung gestellt werden. Der AC ELWA 2 ist komfortabel über das Web-Interface des Solar-Log Base konfigurierbar.

Der AC•THOR (0 – 3 kW) und der AC•THOR 9S (0 – 9 kW) sind stufenlos geregelte Steuerungsgeräte für Warmwasser, elektrische Wärmequellen und optional Heizung. Beispielsweise in Kombination mit dem Solar-Log™ steuert der Photovoltaik Power-Manager AC•THOR bzw. der AC•THOR 9S einen bereits verbauten Heizstab bzw. einen neuen Einschraubheizkörper (oftmals Heizpatrone genannt), je nach PV-Energie und Warmwasserbedarf – für maximale Eigennutzung! Das gleiche ist aber auch mit der AC ELWA 2 möglich, wo Leistungselektronik und Heizstab in einem Produkt kombiniert sind – auch mittels Solar-Log™ möglich.

Entscheidende Vorteile für den Anlagebesitzer

  • Stufenlose Regelung für optimale Energienutzung
  • Einfache Kommunikation per Ethernet und Bedienung dank Display.
  • Einfach im Servicefall und bei Wartungsarbeiten durch abnehmbares elektronisches Bauteil
  • Einfache und schnelle Montage, in Bestandsanlagen einfach nachrüstbar
  • Einbau in Warmwasser- und Pufferspeicher möglich
  • Netzgekoppelte PV-Anlagen ohne Speicher erreichen im Mittel lediglich 30 % Eigenverbrauch. In einem durchschnittlichen Haushalt (5 kWp PV-Anlage) kann der Eigenverbrauch mit der AC ELWA 2 ganz einfach auf bis zu 75 % erhöht werden
  • Der AC ELWA 2 ist ein Kompaktgerät – neben dem Stromanschluss und dem Netzwerkkabel zum Solar-LogTM werden keine weiteren Anschlüsse benötigt
  • Bei Erreichung der Solltemperatur kann der PV-Strom für andere Verbraucher verwendet werden
  • Maximal 6 AC ELWA 2 können zusammen agieren

Effektive Nutzung des PV-Überschusses

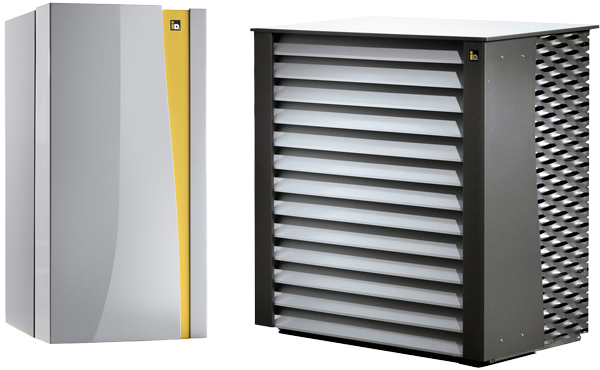

Solar-LogTM in Verbindung mit einer Wärmepumpe

Weiteres Potential zur Eigenstromverbrauchsoptimierung bietet die Kombination aus Photovoltaik und Wärmepumpe. Die Grundidee ist, dass eine Wärmepumpe mit überschüssigem PV-Strom versorgt wird. Je nachdem, wie die Wärmepumpe an den Solar-LogTM angeschlossen ist, wird entweder ein Freigabesignal oder ein Stromüberschuss an die Wärmepumpe gemeldet. Aufgrund der Einbindung unterschiedlicher Protokolle, ist der Solar-LogTM mit diversen Wärmepumpenherstellern kompatibel.

Zum Beispiel beinhaltet die Protokollanbindung bei der IDM Wärmepuppe darüber hinaus die Übermittlung von Ertragsprognosedaten. Auf Grundlage von Wetterprognosen wird mit Solar-Log WEB EnerestTM eine individuelle Ertragsprognose für heute und die kommenden zwei Tage errechnet. Die IDM Wärmepumpe berücksichtigt die Daten für die kommenden 12 Stunden und kann somit vorausschauend und möglichst effizient arbeiten.

Entscheidende Vorteile für den Anlagebesitzer

  • Die intelligente Ansteuerung der Wärmepumpe ermöglicht es, den überschüssigen Strom optimal zu nutzen.
  • Das Gebäude kann als Pufferspeicher genutzt werden.
  • Eignet sich besonders für Gebäude mit niedriger Heizleistung (energieeffiziente Gebäudehülle).
  • In Abhängigkeit vom gewählten Komfortmodus steuert die IDM Wärmepumpe die Solltemperatur in den Räumen.
  • Moderne Wärmepumpen arbeiten an ihrem Aufstellungsort komplett emissionsfrei: Kein Ruß, kein Rauch und kein Holzstaub belasten die Luft.

Effizienz beim Aufladen

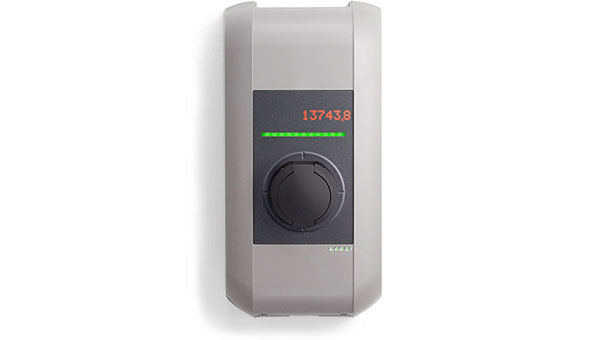

Ladesäule E-Mobility mit Solar-LogTM

Durch die Kombination aus Photovoltaikanlage, einem Solar-Log™ Gerät und einer Ladesäule wird die Elektromobilität noch effizienter. Das Zusammenspiel dieser drei Komponenten gewährleistet, dass das Elektromobil immer kostengünstig und umweltverträglich mit dem maximal verfügbaren Anteil an Photovoltaikstrom geladen wird. Ist nicht genügend Eigenstromüberschuss verfügbar, wird aufgrund der Solar-Log™ Funktion „Überschuss/Minimalladung“ der Ladevorgang nicht unterbrochen.

Durch die Kombination aus Photovoltaikanlage, einem Solar-Log™ Gerät und einer Ladesäule, wie der von Keba, wird die Elektromobilität noch effizienter. Somit stellt die Funktion „Überschuss/Minimalladung“ sicher, dass das Fahrzeug zuverlässig und dennoch kostenoptimiert aufgeladen wird.

Entscheidende Vorteile für den Anlagebesitzer

  • Über das Solar-Log WEB EnerestTM Portal werden die Daten der Ladestation aufgezeichnet und übersichtlich visualisiert.
  • Das Zusammenspiel von PV-Anlage, Solar-LogTM und Ladesäule gewährleistet, dass das Elektromobil immer, kostengünstig und umweltverträglich, mit dem maximal verfügbaren Anteil an Photovoltaikstrom geladen wird.

Verbraucher gezielt ansteuern

Smart Energy Logiken und Geräte für Solar-LogTM

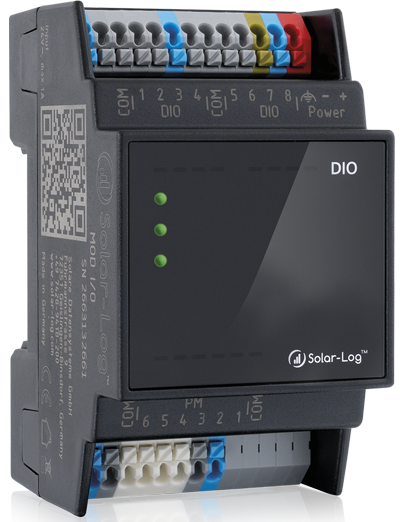

Mit Hilfe der Smart Energy Logiken lässt sich individuell einstellen, unter welchen Gegebenheiten, beispielsweise einem bestimmten Überschusswert, zusätzliche Lasten aktiviert werden. Für das physikalische Schalten der Verbraucher stehen unterschiedliche Geräte zur Verfügung. Je nach Einsatzzweck kann das potenzialfreie, interne Relais des Solar-LogTM für ein Smart Plug, die Smart Relais Box oder die Smart Relais Station verwendet werden. Über das interne Relais des Solar-Log Base ist ein Verbraucher direkt ansteuerbar. Das Relais kann Geräte mit einer Anschlussspannung von maximal 24 V bei einem Strom bis 2 A schalten. Mit der Smart Relais Box wird der Solar-LogTM um acht potenzialfreie Relais erweitert. Die Smart Relais Station kann bis zu drei Verbraucher direkt schalten und den Verbrauch über den geräteinternen Zähler zusätzlich erfassen.

Die Solar-LogTM Smart Relais Box

  • Über das Solar-Log WEB EnerestTM Portal werden die Daten der Ladestation aufgezeichnet und übersichtlich visualisiert.
  • Wird über RS485 an den Solar-LogTM angeschlossen.
  • Eignet sich in Kombination mit Lastrelais zur Ansteuerung von Motoren, Pumpen, Lüftungs- und Klimaanlagen.
  • Freie RS485 Schnittstelle notwendig.

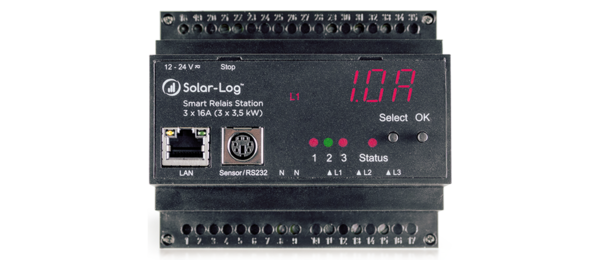

Die Solar-LogTM Smart Relais Station

  • Besitzt 3 Relais um Lasten bis zu 16A/230V direkt zu schalten.
  • Erhält von jedem einzelnen Relais eine Rückmeldung über die Verbrauchswerte.
  • Wird über Ethernet mit dem Solar-LogTM verbunden.

Den erzeugten Strom optimal nutzen

Solar-LogTM und Kraft-Wärme-Koppelung

Solar-Log™ kann mit Hilfe von Energiezählern die Produktion eines Gerätes mit Kraft-Wärme-Kopplung erfassen und visualisieren. Hierzu müssen lediglich zwei Energiezähler an den Solar-Log™ angeschlossen werden. Ein Energiezähler erfasst die aktuelle Produktionsleistung und der zweite Zähler erfasst den Verbrauch. Bei einem hohen Wärmebedarf lässt sich in Verbindung mit intelligenten Stromverbrauchern, wie zum Beispiel dem AC ELWA 2, die Laufzeit eines Gerätes mit Kraft-Wärme-Kopplung verkürzen und der vom KWK produzierte Strom kann optimal als Wärme genutzt werden. Somit wird eine unrentable Einspeisung in das Stromnetz vermieden und der Solar-Log™ kann als zentrales Überwachungs- und Steuerungselement verwendet werden.

Entscheidende Vorteile für den Anlagebesitzer

  • Erfassung und Visualisierung der Generatorleistung eines Gerätes mit Kraft-Wärme-Kopplung und PV-Anlage.
  • Vermeidung unrentabler Überschusseinspeisung durch intelligente Verbraucher.
  • Produktions- und Verbrauchszeiten können aufeinander abgestimmt werden.
  • Zuschaltung eines Gerätes mit Kraft-Wärme-Kopplung erfolgt in Abhängigkeit von der aktuellen Stromverbrauchssituation und ermöglicht eine effizientere Auslastung beispielsweise in den Sommermonaten.

Das Solar-Log Smart-Visual-Konzept

Verbrauch und Eigenverbrauch clever visualisieren.

Um Verbrauch und Eigenverbrauch in größeren Verbundprojekten und für unterschiedliche Nutzergruppen visualisieren zu können, bietet Solar Log™ das Smart-Visual-Konzept an. Dies kann unter anderem dazu genutzt werden, um Anforderungen an Förderprogramme (z.B. KfW 40 Plus Förderung) mitzuerfüllen.

Darüber hinaus ist es ein ideales Werkzeug, um ihre Mieter* an der Energiewende mitpartizipieren zu lassen und ihnen direkt den Mehrwert einer dezentralen, regenerativen Energieerzeugung darzustellen. Mit dem Solar-Log™ Smart-Visual-Konzept können Ertrag, Verbrauch und Eigenverbrauch innerhalb eines Areals oder Gebäudes auf unterschiedliche Teilbereiche aufgeteilt werden. Jede Nutzergruppe sieht den für Sie relevanten Anteil von Verbrauch, Produktion und Eigenverbrauchs und kann somit schnell sehen welche Vorteile ihnen eine „gemeinsame“ Photovoltaikanlage bieten kann.

Aktuelle Visualisierungsebenen im Solar-LogTM Smart-Visual-Konzept:

  • Visualisierung der Photovoltaikanlage: Ist- Werte von aktueller Erzeugung / Gesamteigenverbrauch / Einspeisung.
  • Visualisierung eines Teilbereichs (z.B. einer Wohneinheit): Ist-Wert vom aktuellen Strombezug.

Mit dem hier dargestellten Umfang erfüllen Sie die geforderten Visualisierungsanforderungen für die Kfw 40 Plus Förderung!

*Die dargestellte Systemlösung ist nicht dazu geeignet um Mieterstromkonzepte umzusetzen!

Bauen Sie in sieben Schritten Ihre Smart-Visual-Konzept-Visualisierung am Beispiel eines Kfw 40 Plus Hauses:

  1. Aufbau der PV Anlage mit Solar-LogTM Komponenten und http-Übertragung in das Portal Solar-Log WEB EnerestTM 4.
  2. Aufbau der Wohneinheitenvisualisierung mit Solar-Log 50 und http-Übertragung + Zähler Solar-LogTM PRO1 (einphasig) oder Solar-LogTM PRO380 (dreiphasig) (Anschluss über RS 485).
  3. Anlegen der PV Anlage / Solar-Log Base im Portal Solar-Log WEB EnerestTM 4*.
  4. Anlegen der Solar-Log 50 / Wohneinheiten im Portal Solar-Log WEB EnerestTM 4.
  5. Anlegen der Mieter als Benutzer und App User im Portal Solar-Log WEB EnerestTM 4.
  6. PV Gesamtanlage + jeweilige Wohneinheit dem Mieter (Benutzer) im Portal zuweisen.
  7. Mieter erhält eine E-Mail zur Passwortvergabe und kann sich anschließend die Enerest ToGo App herunterladen zur Visualisierung der Erzeugung / Einspeisung und des Eigenverbrauchs.

Das sind Ihre Solar-LogTM Vorteile

  • Erfüllung der KfW 40 Plus Anforderungen zur Förderfähigkeit mittels Visualisierung der PV-Anlage, sowie der Stromverbräuche.
  • Skalierbar auf unbegrenzt viele Wohneinheiten.
  • Visualisierung der Energiebilanz der PV-Anlage sowie des Strombezuges der jeweiligen Wohneinheit.
  • Einfache Installation durch Plug & Play.
  • Kostengünstige Umsetzung.
  • Kostenfreie Nutzung der Enerest ToGo App durch Bewohner.
  • Modular erweiterbares System.
