Utilizar la electricidad autogenerada de forma inteligente

Solar-LogTM Smart Energy

Las tarifas de alimentación están disminuyendo, las exenciones fiscales y las subvenciones están desapareciendo y los costes de la energía están aumentando. En consecuencia, el aumento constante de la demanda de energía hace que el uso optimizado de la electricidad autogenerada y el almacenamiento de energía se vuelvan indispensables. La calefacción inteligente con electricidad fotovoltaica, por ejemplo, ofrece soluciones. Solar-LogTM controla y suministra a la bomba de calor, a la resistencia o a su estación de carga la energía sobrante de su instalación fotovoltaica. Gracias a la lógica de Solar-LogTM Smart Energy en combinación con una variedad de dispositivos compatibles, puede realizar una amplia gama de aplicaciones. La base es la conexión en red de la instalación fotovoltaica con los consumidores flexibles para optimizar el autoconsumo a nivel local. Además, puede controlar el estado del sistema a través de la plataforma de monitorización, lo que también puede hacer sobre la marcha con nuestra aplicación Enerest ToGo.

Ventajas

  • Aumentar el autoconsumo
  • Reducir las compras de la red y las tarifas de uso de la red
  • .Interconexión inteligente de sistemas fotovoltaicos con generadores de calor, estaciones de carga eléctrica y otros
  • Reducción de la huella de CO2
  • Optimización energética de los procesos de producción

El sistema inteligente de gestión de la energía

La estructura del menú del Solar-Logs™ permite un manejo intuitivo. Así, los consumidores inteligentes como el AC ELWA 2, por ejemplo, pueden ser controlados y priorizados en combinación con enchufes inteligentes y teniendo en cuenta el excedente. Se pueden vincular diferentes perfiles energéticos y componentes y comprobarlos mediante la simulación.

Supervisión del almacenamiento de la batería

Visualización del rendimiento de la batería Carga y descarga

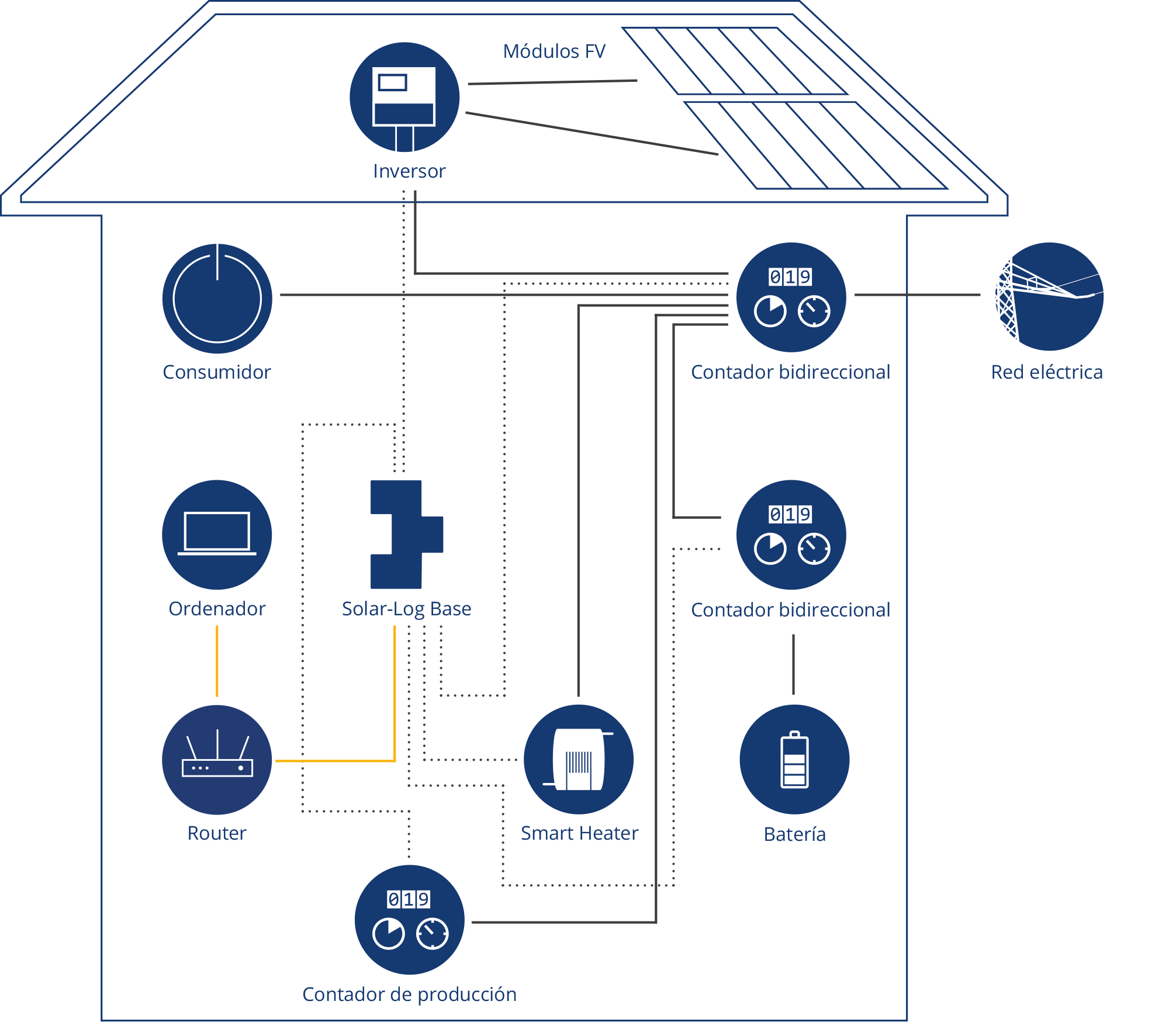

Los sistemas de almacenamiento de baterías son la solución ideal para almacenar la electricidad generada por un sistema fotovoltaico y ponerla a disposición del autoconsumo. Así, estos sistemas contribuyen de forma significativa a optimizar el autoconsumo de electricidad. En la vista de balance, el sistema de almacenamiento de baterías funciona como productor o como consumidor y se muestra en consecuencia. El Solar-Log™ es compatible con varios sistemas de almacenamiento de baterías.

Desplazamiento del tiempo de carga basado en la previsión

Exclusivamente para la batería Varta, admitimos el desplazamiento del tiempo de carga basado en la previsión para utilizar eficazmente la curva de potencia del sistema fotovoltaico. Esta función es especialmente importante en el caso de los sistemas subvencionados. Para recibir una subvención en Alemania, sólo se puede verter a la red pública un determinado porcentaje de la energía generada. Con el cambio de horario de carga basado en la previsión, el Solar-Log™ determina cada mañana el corredor horario óptimo para el proceso de carga, teniendo en cuenta los datos meteorológicos, el tamaño de la instalación fotovoltaica y la capacidad del sistema de baterías.

Calefacción inteligente con electricidad fotovoltaica

Barras de calefacción y Solar-LogTM

La energía fotovoltaica puede utilizarse de muchas maneras, entre ellas para generar agua caliente junto con el Solar-Log™ y una barra de calefacción. Esto le permite utilizar su energía fotovoltaica de forma óptima y eficiente en lugar de inyectarla en la red pública.

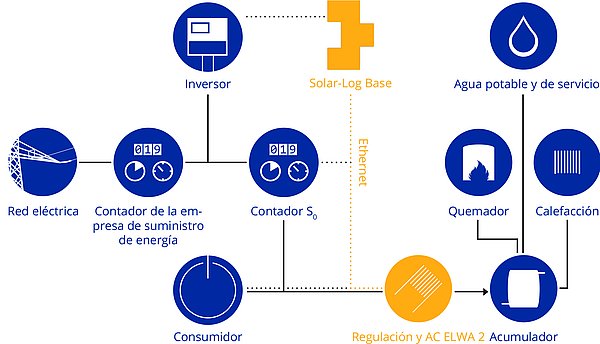

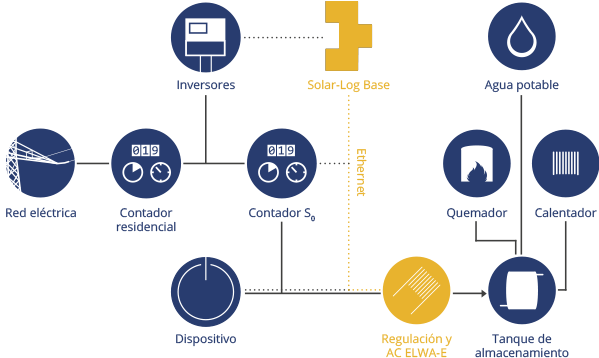

También en este caso, el Solar-Log™ ofrece varias opciones de compatibilidad con los fabricantes. Por ejemplo, combinando el Solar-Log™ y el AC ELWA 2 de my-PV, la energía fotovoltaica sobrante puede utilizarse para calentar agua potable o tanques de almacenamiento combinados.

En función del excedente, la potencia se regula de forma continua mediante la base Solar-Log de 0 a 3.500 W. Esta combinación aumenta el grado de autosuficiencia, especialmente en verano y durante el periodo de transición. Durante este tiempo, a menudo se puede prescindir completamente de los combustibles fósiles para la preparación de agua caliente convencional. La temperatura mínima del depósito de agua caliente puede definirse a través de la configuración de la unidad. Esto significa que siempre se puede suministrar agua caliente independientemente del excedente fotovoltaico disponible. El AC ELWA 2 puede configurarse cómodamente a través de la interfaz web del Solar-Log Base.

El AC•THOR (0 - 3 kW) y el AC•THOR 9S (0 - 9 kW) son dispositivos de regulación continua para agua caliente, fuentes de calor eléctricas y calefacción opcional. Por ejemplo, en combinación con el Solar-Log™, el gestor de energía fotovoltaica AC•THOR o AC•THOR 9S controla un elemento calefactor ya instalado o un nuevo elemento calefactor enroscable (a menudo denominado cartucho calefactor), en función de la energía fotovoltaica y de la demanda de agua caliente: ¡para un máximo autoaprovechamiento! Lo mismo es posible con el AC ELWA 2, en el que la electrónica de potencia y el elemento calefactor se combinan en un solo producto - también posible utilizando Solar-Log™..

Ventajas decisivas para el propietario del sistema

  • Control continuo para un aprovechamiento óptimo de la energía
  • Comunicación sencilla a través de Ethernet y manejo gracias a la pantalla
  • Fácil de reparar y mantener gracias al componente electrónico extraíble
  • Instalación sencilla y rápida, fácil de adaptar a los sistemas existentes
  • Puede instalarse en los depósitos de agua caliente y de almacenamiento intermedio
  • Por término medio, los sistemas fotovoltaicos conectados a la red sin almacenamiento sólo consiguen un 30 % de autoconsumo. En un hogar medio (sistema fotovoltaico de 5 kWp), el autoconsumo puede aumentar fácilmente hasta el 75% con el AC ELWA 2.
  • El AC ELWA 2 es un dispositivo compacto: aparte de la conexión de alimentación y el cable de red al Solar-LogTM, no se requiere ninguna otra conexión.
  • Cuando se alcanza la temperatura de consigna, la electricidad fotovoltaica puede utilizarse para otras cargas.
  • Un máximo de 6 AC ELWA 2 pueden funcionar juntos

Uso eficaz del excedente fotovoltaico

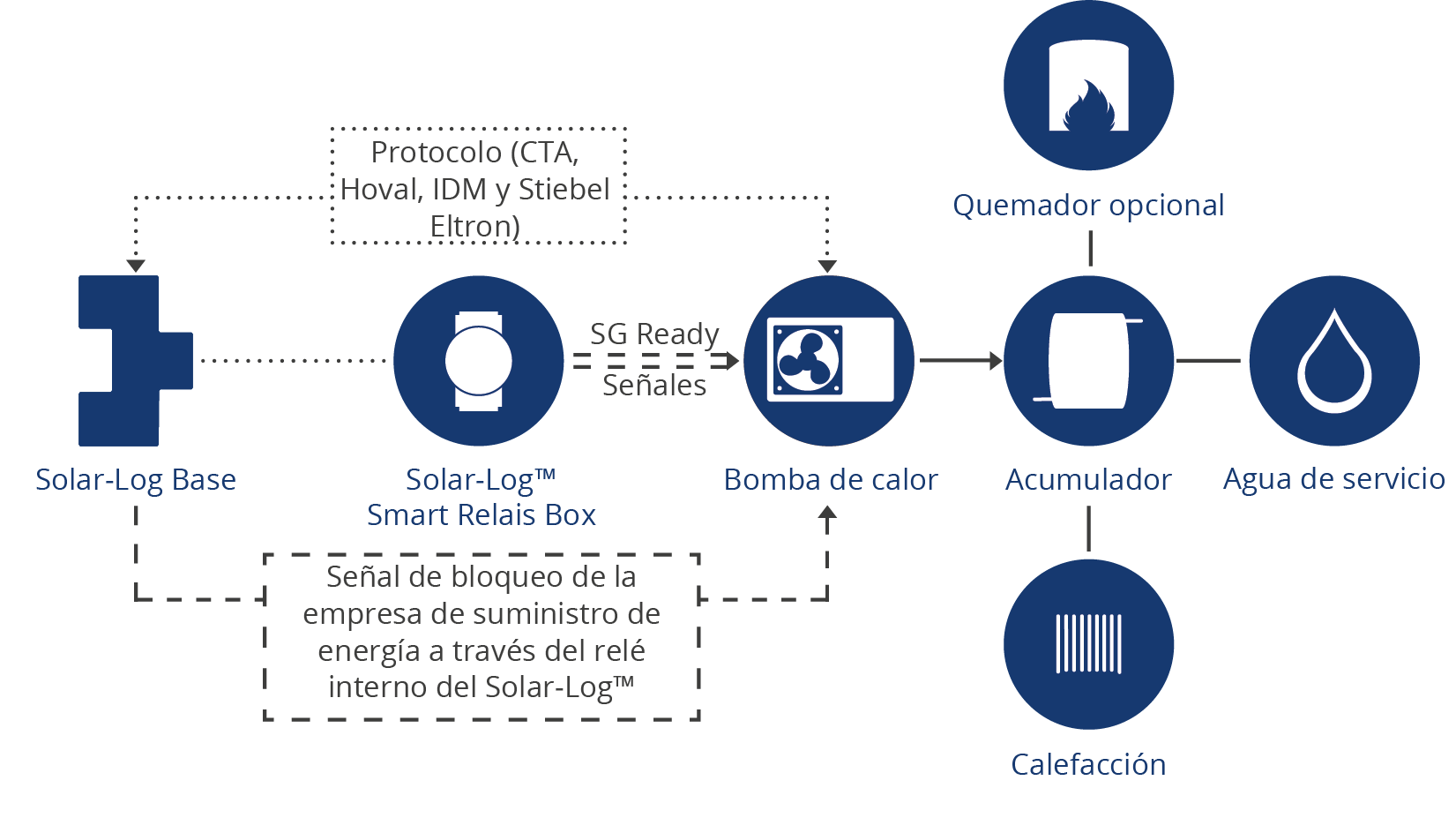

Solar-LogTM en combinación con una bomba de calor

La combinación de la energía fotovoltaica y la bomba de calor ofrece un mayor potencial para optimizar su propio consumo de electricidad. La idea básica es que una bomba de calor se alimenta de la electricidad fotovoltaica sobrante. Dependiendo de cómo esté conectada la bomba de calor al Solar-LogTM, se comunica a la bomba de calor una señal de habilitación o un exceso de potencia. Gracias a la integración de diferentes protocolos, el Solar-LogTM es compatible con varios fabricantes de bombas de calor.

Por ejemplo, la conexión de protocolo para el maniquí térmico IDM también incluye la transmisión de datos de previsión de rendimiento. Basándose en las previsiones meteorológicas, Solar-Log WEB EnerestTM calcula una previsión de rendimiento individual para hoy y los dos próximos días. La bomba de calor IDM tiene en cuenta los datos de las próximas 12 horas y puede así trabajar de forma prospectiva y con la mayor eficiencia posible.

Ventajas decisivas para el propietario del sistema

  • El control inteligente de la bomba de calor permite utilizar de forma óptima el excedente de electricidad.
  • El edificio se puede utilizar como almacén intermedio.
  • Especialmente adecuado para edificios con poca capacidad de calefacción (envoltura de edificios energéticamente eficientes).
  • En función del modo de confort seleccionado, la bomba de calor IDM controla la temperatura de consigna en las habitaciones.
  • Las bombas de calor modernas funcionan completamente libres de emisiones en su lugar de instalación: no hay hollín, ni humo, ni polvo de madera que contaminen el aire.

Eficiencia de la carga

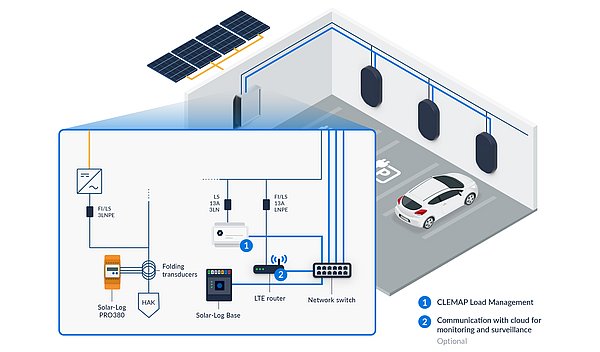

Polo de carga E-Mobility con Solar-LogTM

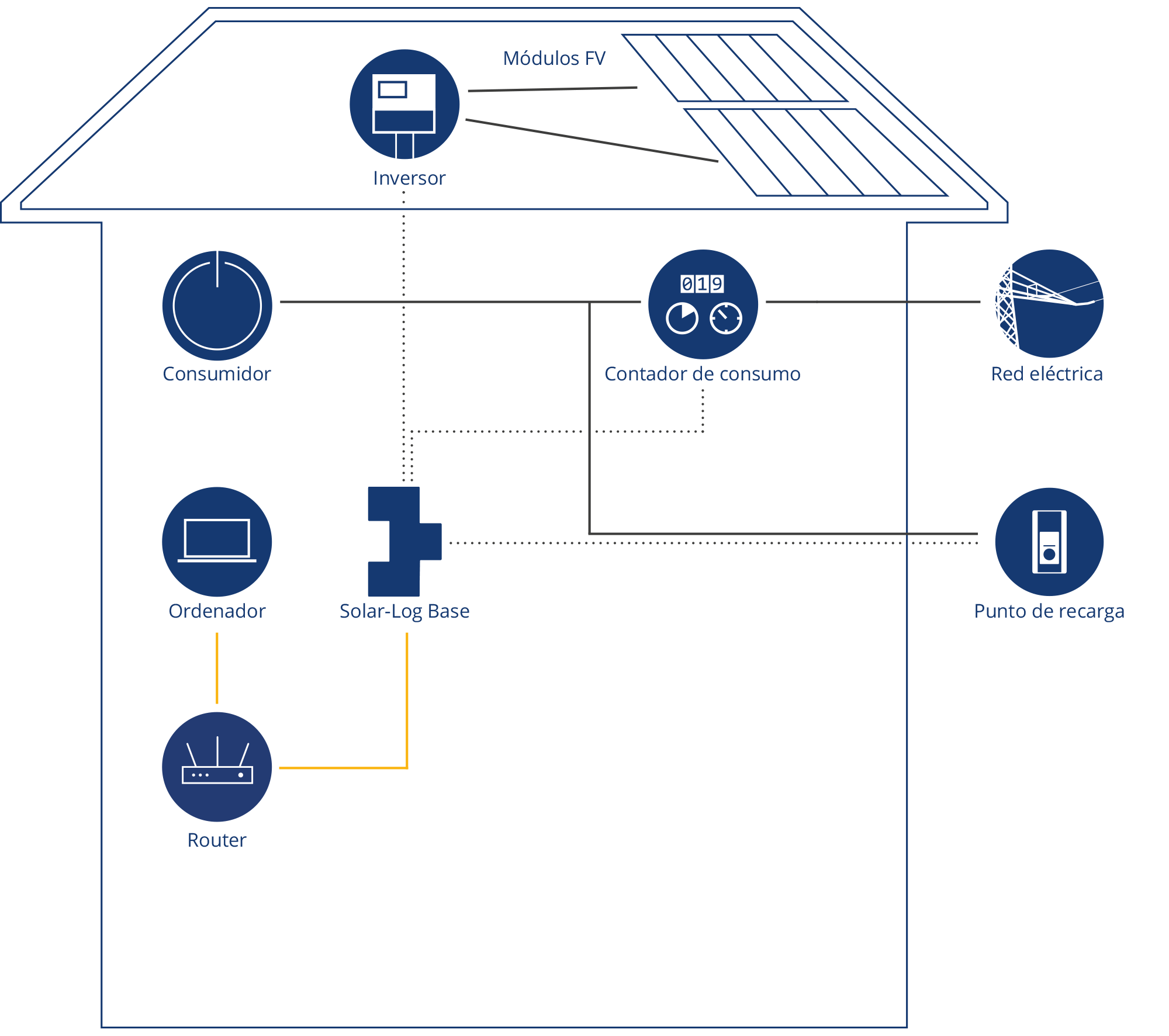

La combinación de un sistema fotovoltaico, un dispositivo Solar-Log™ y una columna de carga hace que la e-movilidad sea aún más eficiente. La interacción de estos tres componentes garantiza que el vehículo eléctrico se cargue siempre de forma rentable y respetuosa con el medio ambiente con la máxima cuota de energía fotovoltaica disponible. Si no hay suficiente exceso de electricidad disponible, el proceso de carga no se interrumpe gracias a la función Solar-Log™ "exceso/mínimo de carga".

La combinación de un sistema fotovoltaico, un dispositivo Solar-Log™ y un poste de carga, como el de Keba, hace que la electromovilidad sea aún más eficiente. Así, la función "excedente/carga mínima" garantiza que el vehículo se cargue de forma fiable y, sin embargo, optimizando los costes.

Ventajas decisivas para el propietario del sistema

  • Los datos de la estación de carga se registran y se visualizan claramente a través del portal Solar-Log WEB EnerestTM.
  • La interacción del sistema fotovoltaico, el Solar-LogTM y la estación de carga garantiza que el vehículo eléctrico se cargue siempre de forma rentable y respetuosa con el medio ambiente con la máxima cuota de electricidad fotovoltaica disponible.

Control selectivo de los consumidores

Lógica y dispositivos energéticos inteligentes para Solar-LogTM

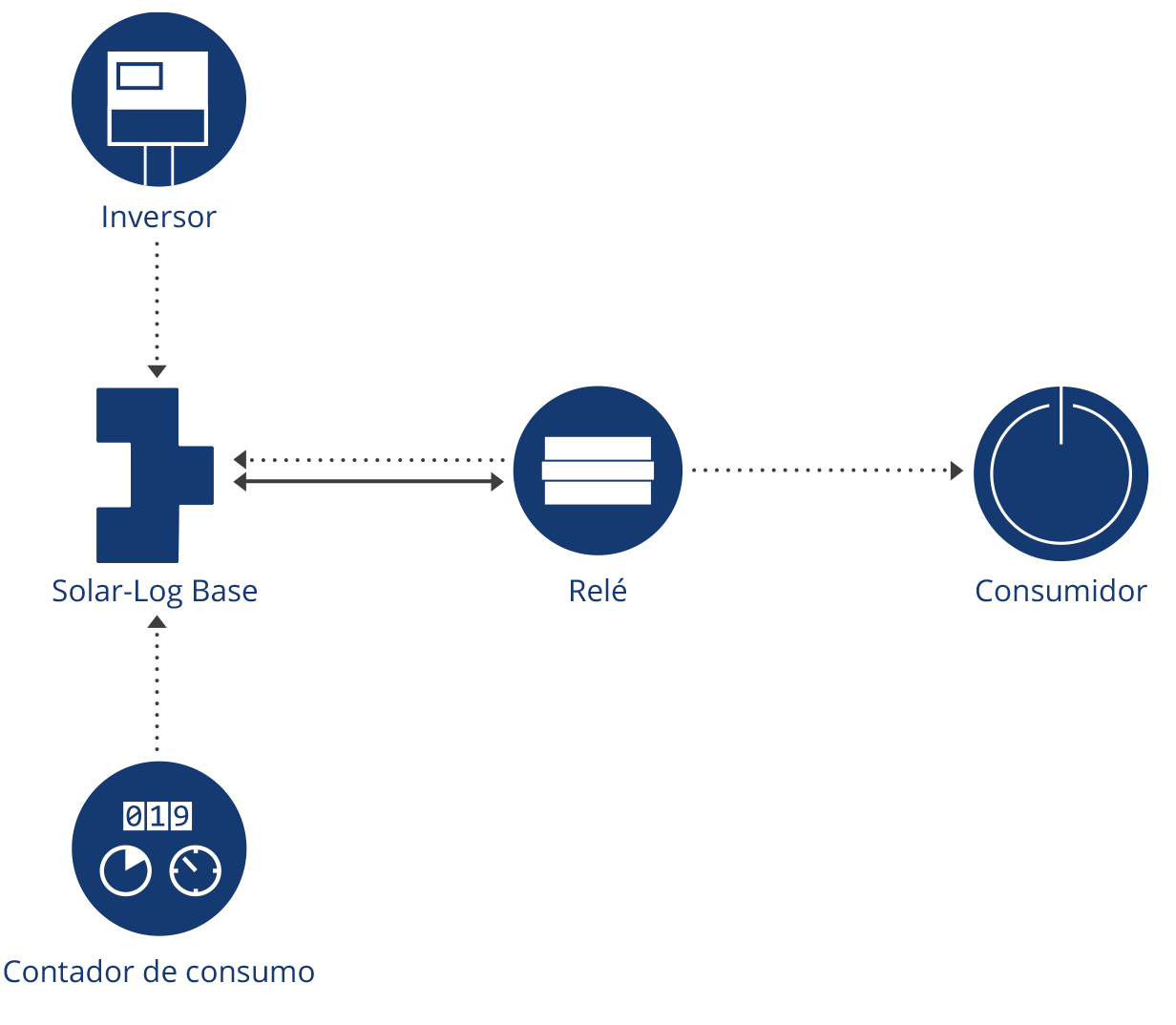

Con la ayuda de la lógica de energía inteligente, es posible establecer individualmente bajo qué circunstancias, por ejemplo un determinado valor excedente, se activan las cargas adicionales. Existen diferentes dispositivos para la conmutación física de las cargas. Dependiendo de la finalidad, el relé interno sin potencial del Solar-LogTM puede utilizarse para un Smart Plug, la Smart Relay Box o la Smart Relay Station. Un consumidor puede ser controlado directamente a través del relé interno de la Base Solar-Log. El relé puede conmutar dispositivos con una tensión de conexión máxima de 24 V a una corriente de hasta 2 A. Con la Smart Relay Box el Solar-LogTM se amplía con ocho relés libres de potencial. La estación de relé inteligente puede conmutar directamente hasta tres cargas y registrar adicionalmente el consumo a través del contador interno del aparato.

La caja de relés inteligentes Solar-LogTM

  • A través del Portal Solar-Log WEB EnerestTM se registran los datos de la estación de carga y se visualizan claramente.
  • Se conecta al Solar-LogTM a través de RS485.
  • Adecuado en combinación con relés de carga para controlar motores, bombas, sistemas de ventilación y aire acondicionado.
  • Se requiere una interfaz RS485 libre.

La estación relé inteligente Solar-LogTM

  • Dispone de 3 relés para conmutar directamente cargas de hasta 16A/230V.
  • Recibe información sobre los valores de consumo de cada relé.
  • Se conecta al Solar-LogTM a través de Ethernet.

Aprovechamiento óptimo de la electricidad generada

Solar-LogTM y generación combinada de calor y electricidad

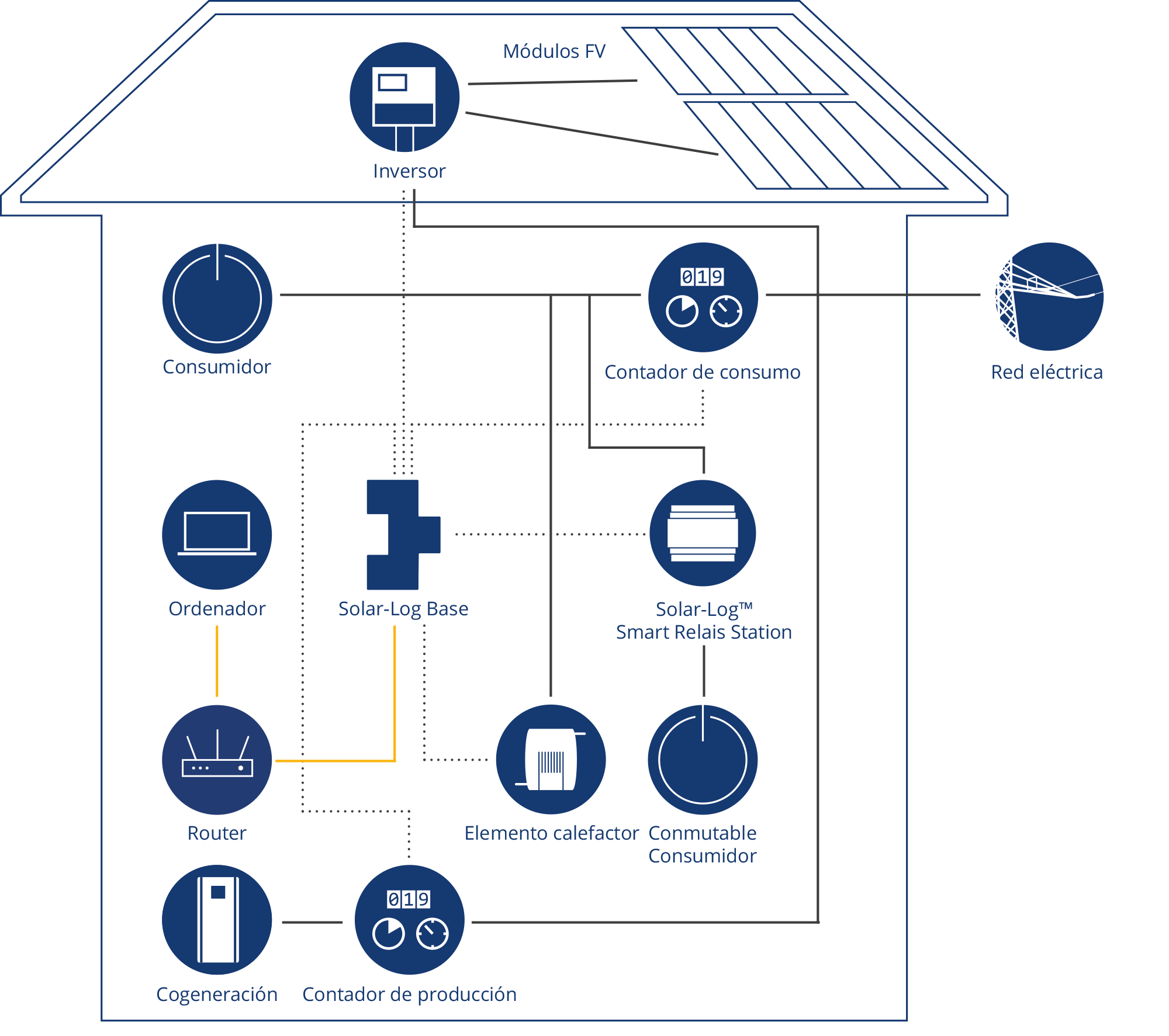

El Solar-Log™ puede utilizar contadores de energía para registrar y visualizar la producción de una unidad de producción combinada de calor y electricidad. Para ello, sólo es necesario conectar dos contadores de energía al Solar-Log™. Un contador de energía registra la producción actual y el segundo el consumo. En caso de una gran demanda de calor, el tiempo de funcionamiento de una unidad de cogeneración puede acortarse en combinación con consumidores inteligentes de electricidad, como el AC ELWA 2, y la electricidad producida por la cogeneración puede utilizarse de forma óptima como calor. De esta forma se evita la inyección no rentable a la red eléctrica y el Solar-Log™ puede utilizarse como elemento central de supervisión y control.

Ventajas decisivas para el propietario de la planta

  • Registro y visualización de la potencia del generador de una unidad con sistema combinado de calor y electricidad y fotovoltaico.
  • Evitar el exceso de alimentación no rentable mediante consumidores inteligentes.
  • Se pueden coordinar los tiempos de producción y consumo.
  • La conexión de una unidad de producción combinada de calor y electricidad se realiza en función de la situación actual de consumo de electricidad y permite una utilización más eficiente, por ejemplo, en los meses de verano.

El concepto Solar-Log Smart Visual

Inteligente visualización del consumo y el autoconsumo.

Para poder visualizar el consumo y el autoconsumo en proyectos conjuntos más grandes y para diferentes grupos de usuarios, Solar Log™ ofrece el concepto Smart Visual. Entre otras cosas, puede utilizarse para cumplir los requisitos de los programas de subvenciones (por ejemplo, la subvención KfW 40 Plus).

Además, es una herramienta ideal para que sus inquilinos* participen en la transición energética y para mostrarles directamente el valor añadido de la generación de energía renovable descentralizada. Con el concepto Solar-Log™ Smart-Visual, el rendimiento, el consumo y el autoconsumo dentro de un área o edificio pueden dividirse en diferentes subáreas. Cada grupo de usuarios ve la parte correspondiente del consumo, la producción y el autoconsumo y, por lo tanto, puede ver rápidamente qué ventajas puede ofrecerles un sistema fotovoltaico "conjunto".

Niveles de visualización actuales en el concepto Solar-LogTM Smart Visual:

  • Visualización de la instalación fotovoltaica: Valores reales de generación actual / consumo total de energía / alimentación.
  • Visualización de una zona parcial (por ejemplo, una vivienda): Valor real del consumo actual de electricidad.

Con el alcance que se muestra aquí, usted cumple los requisitos de visualización para la subvención Kfw 40 Plus.

*La solución de sistema mostrada no es adecuada para aplicar los conceptos de electricidad de los inquilinos.

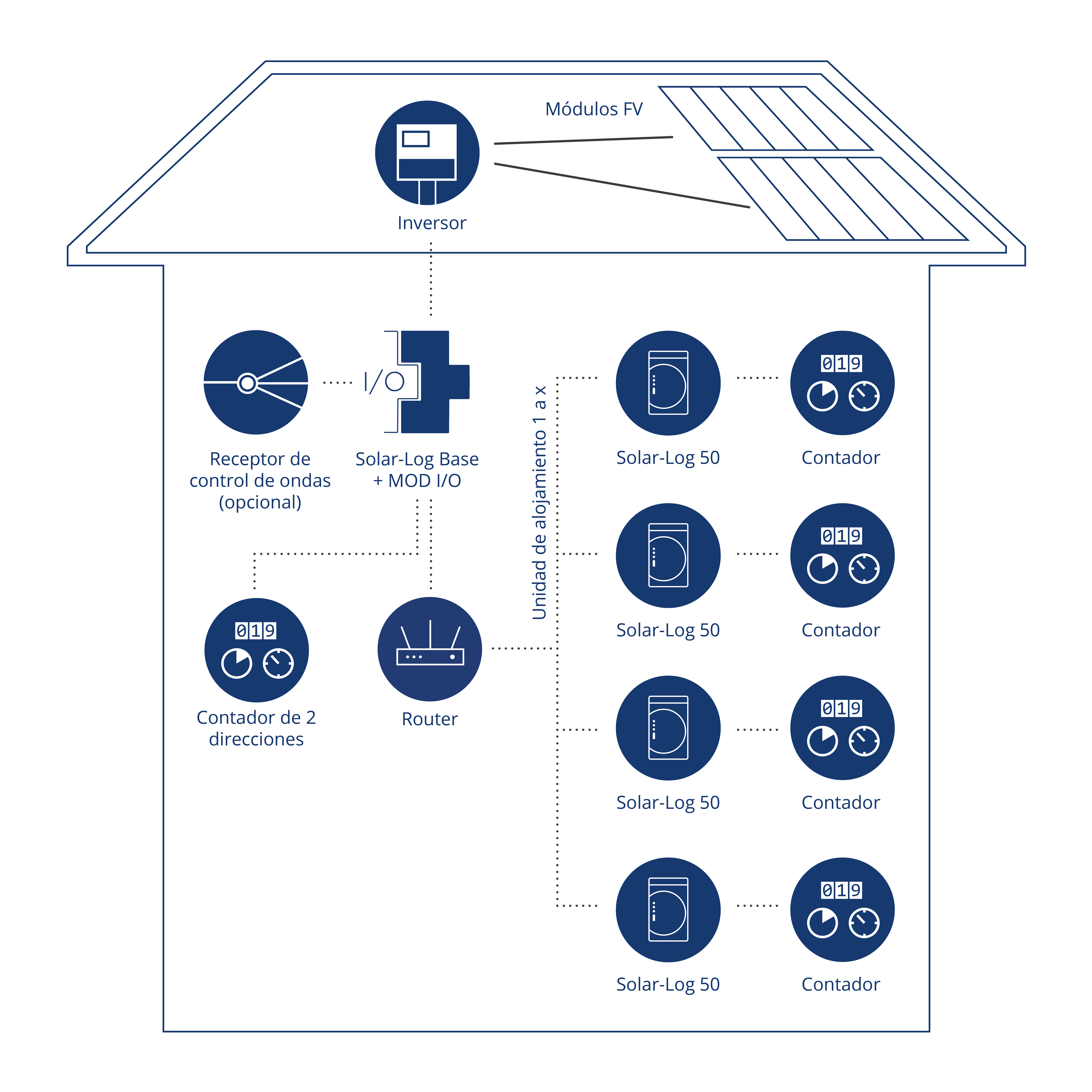

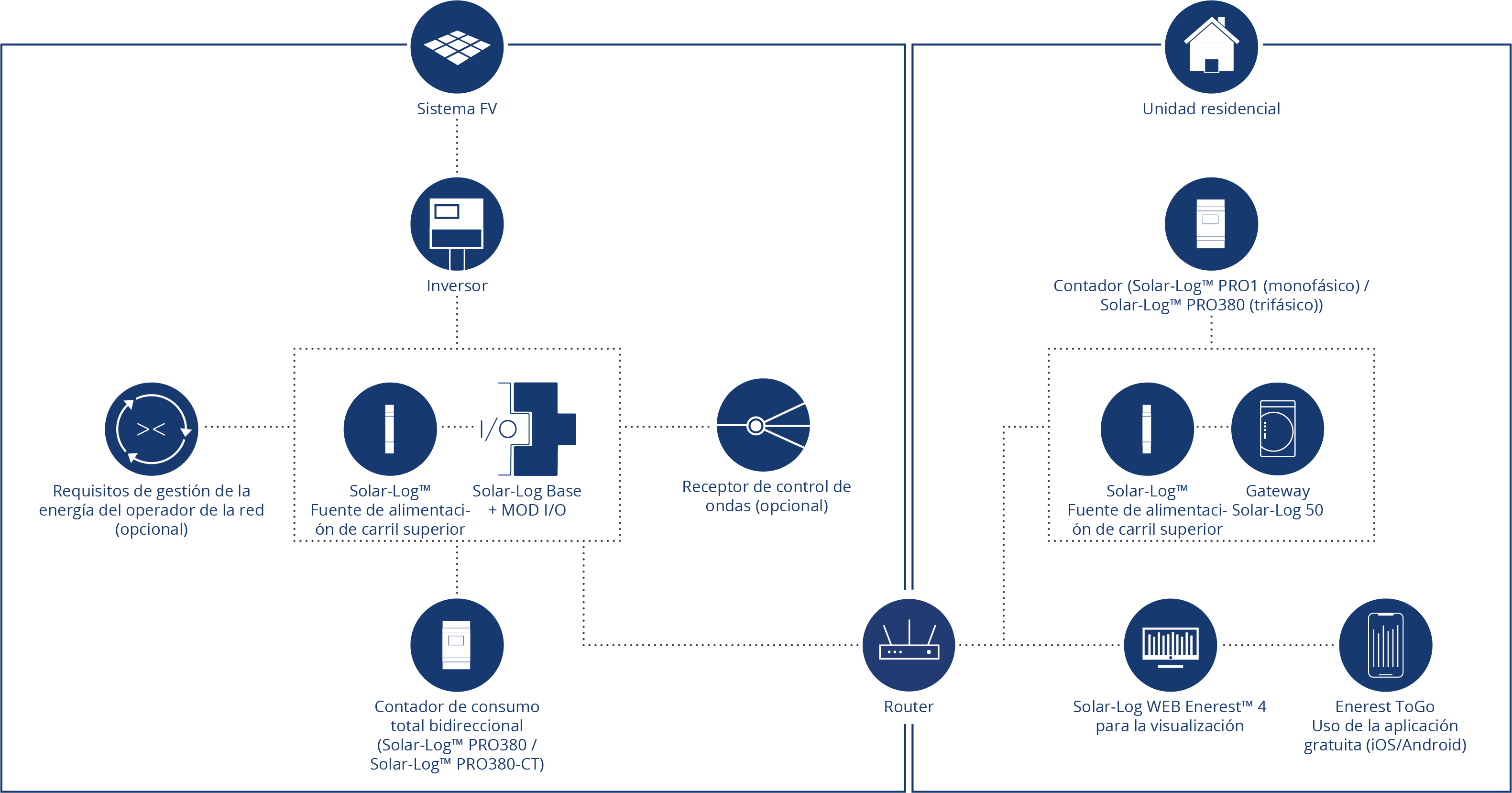

Construya su visualización del concepto Smart-Visual en siete pasos utilizando el ejemplo de una casa Kfw 40 Plus:

  1. 3. Configurar la instalación fotovoltaica con los componentes de Solar-LogTM y la transmisión http al portal Solar-Log WEB EnerestTM
  2. Configuración de la visualización de la carcasa con Solar-Log 50 y transmisión http + contador Solar-LogTM PRO1 (monofásico) o Solar-LogTM PRO380 (trifásico) (conexión vía RS 485).
  3. Cree la instalación fotovoltaica / Base Solar-Log en el portal Solar-Log WEB EnerestTM 4*.
  4. Cree el Solar-Log 50 / unidades residenciales en el portal Solar-Log WEB EnerestTM 4.
  5. Cree los arrendatarios como usuarios y usuarios de la aplicación en el portal Solar-Log WEB EnerestTM 4.
  6. Asigne todo el sistema fotovoltaico + la unidad residencial respectiva al inquilino (usuario) en el portal.
  7. El inquilino recibe un correo electrónico para asignar una contraseña y, a continuación, puede descargar la aplicación Enerest ToGo para visualizar la generación/alimentación y el autoconsumo.

Estas son las ventajas de Solar-LogTM

  • Cumplimiento de los requisitos del KfW 40 Plus para optar a la subvención mediante la visualización del sistema fotovoltaico, así como del consumo de electricidad.
  • Escalable a un número ilimitado de unidades residenciales.
  • Visualización del balance energético de la instalación fotovoltaica, así como del consumo eléctrico de la unidad residencial correspondiente.
  • Instalación sencilla mediante Plug & Play.
  • Aplicación rentable.
  • Uso gratuito de la aplicación Enerest ToGo por parte de los residentes.
  • Sistema modular ampliable.
