Utilizzare l'elettricità autoprodotta in modo intelligente

Solar-LogTM Energia intelligente

Le tariffe di alimentazione diminuiscono, le agevolazioni fiscali e i sussidi scompaiono e i costi dell'energia aumentano. Di conseguenza, la domanda di energia in costante aumento rende indispensabile l'uso ottimizzato dell'elettricità autoprodotta e l'accumulo di energia. Il riscaldamento intelligente con l'elettricità fotovoltaica, ad esempio, offre delle soluzioni. Solar-LogTM controlla e alimenta la pompa di calore, l'elemento riscaldante o la stazione di ricarica con l'energia in eccesso del vostro impianto fotovoltaico. Grazie alla logica Solar-LogTM Smart Energy, in combinazione con una serie di dispositivi compatibili, è possibile realizzare un'ampia gamma di applicazioni. La base è il collegamento in rete dell'impianto fotovoltaico con le utenze flessibili per ottimizzare l'autoconsumo a livello locale. Inoltre, è possibile tenere sotto controllo lo stato del sistema attraverso la piattaforma di monitoraggio, che può essere eseguita anche in mobilità con la nostra app Enerest ToGo.

Vantaggi

  • Aumento dell'autoconsumo
  • Riduzione degli acquisti e delle tariffe di utilizzo della rete
  • .Collegamento intelligente di impianti fotovoltaici con generatori di calore, stazioni di ricarica elettronica e altro
  • Riduzione dell'impronta di CO2
  • Ottimizzazione energetica dei processi di produzione

Vuoi riprodurre il video di Youtube?

No
Configura i cookie

Il sistema di gestione intelligente dell'energia

La struttura del menu del Solar-Logs™ consente un utilizzo intuitivo. In questo modo, le utenze intelligenti come l'AC ELWA 2, ad esempio, possono essere controllate e classificate in base alle priorità in combinazione con le Smart Plugs e tenendo conto delle eccedenze. I diversi profili energetici e componenti possono essere collegati tra loro e verificati con la simulazione.

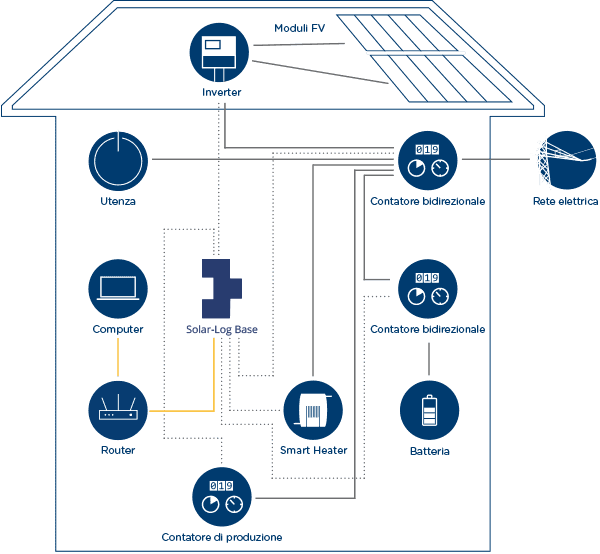

Monitoraggio dell'accumulo della batteria

Visualizzazione delle prestazioni della batteria Carica e scarica

I sistemi di accumulo a batteria sono la soluzione ideale per immagazzinare l'elettricità generata da un impianto fotovoltaico e renderla disponibile per l'autoconsumo. Questi sistemi contribuiscono quindi in modo significativo all'ottimizzazione dell'autoconsumo di energia elettrica. Nella vista di bilancio, il sistema di accumulo a batterie funziona come produttore o come consumatore e viene visualizzato di conseguenza. Il Solar-Log™ è compatibile con diversi sistemi di accumulo a batteria.

Spostamento del tempo di ricarica basato sulle previsioni

Esclusivamente per la batteria Varta, supportiamo lo spostamento del tempo di carica basato sulle previsioni per utilizzare efficacemente la curva di potenza dell'impianto fotovoltaico. Questa funzione è particolarmente importante per i sistemi sovvenzionati. Per ricevere un sussidio in Germania, solo una certa percentuale dell'energia prodotta può essere immessa nella rete pubblica. Con il cambio di orario di carica basato sulle previsioni, il Solar-Log™ determina ogni mattina il corridoio orario ottimale per il processo di carica, tenendo conto dei dati meteorologici, delle dimensioni dell'impianto fotovoltaico e della capacità del sistema di batterie.

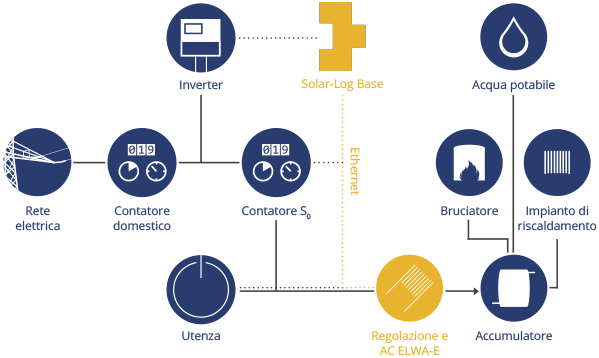

Riscaldamento intelligente con elettricità fotovoltaica

Barre di riscaldamento e Solar-LogTM

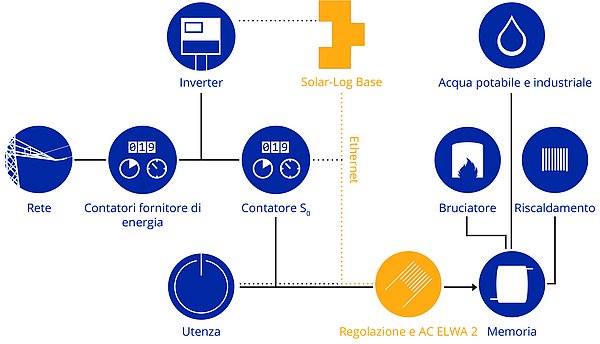

L'energia fotovoltaica può essere utilizzata in molti modi, tra cui per generare acqua calda in combinazione con il Solar-Log™ e una barra di riscaldamento. Ciò consente di utilizzare l'energia fotovoltaica in modo ottimale ed efficiente, invece di immetterla nella rete pubblica.

Anche in questo caso, il Solar-Log™ offre diverse opzioni di compatibilità con i produttori. Ad esempio, combinando il Solar-Log™ e l'AC ELWA 2 di my-PV, l'energia fotovoltaica in eccesso può essere utilizzata per riscaldare l'acqua potabile o i serbatoi combinati.

La potenza è regolata in continuo dalla Solar-Log Base da 0 a 3.500 W a seconda dell'eccedenza. Questa combinazione aumenta il grado di autosufficienza, soprattutto in estate e durante il periodo di transizione. In questo periodo, spesso si può fare a meno dei combustibili fossili per la preparazione convenzionale dell'acqua calda. La temperatura minima del serbatoio dell'acqua calda può essere definita tramite la configurazione dell'unità. Ciò significa che l'acqua calda può essere sempre fornita indipendentemente dal surplus fotovoltaico disponibile. L'AC ELWA 2 può essere comodamente configurato tramite l'interfaccia web di Solar-Log Base.

L'AC•THOR (0 - 3 kW) e l'AC•THOR 9S (0 - 9 kW) sono dispositivi di controllo a variazione continua per acqua calda, fonti di calore elettriche e riscaldamento opzionale. Ad esempio, in combinazione con il Solar-Log™, il gestore di energia fotovoltaica AC•THOR o AC•THOR 9S controlla un elemento riscaldante già installato o un nuovo elemento riscaldante avvitato (spesso chiamato cartuccia riscaldante), a seconda dell'energia fotovoltaica e del fabbisogno di acqua calda - per il massimo autoutilizzo! Lo stesso è possibile con l'AC ELWA 2, dove l'elettronica di potenza e l'elemento riscaldante sono combinati in un unico prodotto - anche grazie al Solar-Log™.

Vantaggi decisivi per il proprietario del sistema

  • Controllo continuo per un utilizzo ottimale dell'energia
  • Comunicazione semplice via Ethernet e funzionamento grazie al display
  • Facilità di manutenzione e assistenza grazie al componente elettronico rimovibile
  • Installazione semplice e rapida, facile da integrare nei sistemi esistenti
  • Può essere installato in serbatoi di accumulo di acqua calda e tampone
  • In media, gli impianti fotovoltaici collegati alla rete senza accumulo raggiungono solo il 30% di autoconsumo. In una famiglia media (impianto fotovoltaico da 5 kWp), l'autoconsumo può essere facilmente aumentato fino al 75% con l'AC ELWA 2.
  • L'AC ELWA 2 è un dispositivo compatto: a parte il collegamento all'alimentazione e il cavo di rete al Solar-LogTM , non sono necessari altri collegamenti.
  • Una volta raggiunta la temperatura di riferimento, l'elettricità fotovoltaica può essere utilizzata per altri carichi.
  • Possono funzionare insieme un massimo di 6 AC ELWA 2 in corrente alternata.

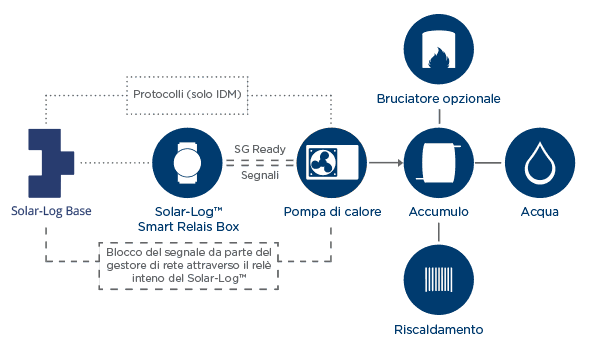

Uso efficace dell'eccedenza di FV

Solar-LogTM in combinazione con una pompa di calore

La combinazione di fotovoltaico e pompa di calore offre un ulteriore potenziale di ottimizzazione dei propri consumi elettrici. L'idea di base è che una pompa di calore venga alimentata con l'elettricità fotovoltaica in eccesso. A seconda di come la pompa di calore è collegata al Solar-LogTM, alla pompa di calore viene segnalato un segnale di abilitazione o un surplus di potenza. Grazie all'integrazione di diversi protocolli, il Solar-LogTM è compatibile con diversi produttori di pompe di calore.

Ad esempio, il protocollo di connessione per il manichino termico IDM comprende anche la trasmissione dei dati di previsione della resa. Sulla base delle previsioni meteorologiche, Solar-Log WEB EnerestTM calcola una previsione di rendimento individuale per oggi e per i due giorni successivi. La pompa di calore IDM tiene conto dei dati delle 12 ore successive e può quindi lavorare in modo lungimirante e il più efficiente possibile.

Vantaggi decisivi per il proprietario del sistema

  • Il controllo intelligente della pompa di calore consente di utilizzare in modo ottimale l'elettricità in eccesso.
  • L'edificio può essere utilizzato come magazzino tampone.
  • Particolarmente adatto per edifici con bassa capacità di riscaldamento (involucro edilizio ad alta efficienza energetica).
  • A seconda della modalità di comfort selezionata, la pompa di calore IDM regola la temperatura di riferimento negli ambienti.
  • Le moderne pompe di calore funzionano completamente a emissioni zero nel luogo di installazione: nessuna fuliggine, nessun fumo e nessuna polvere di legno inquinano l'aria.

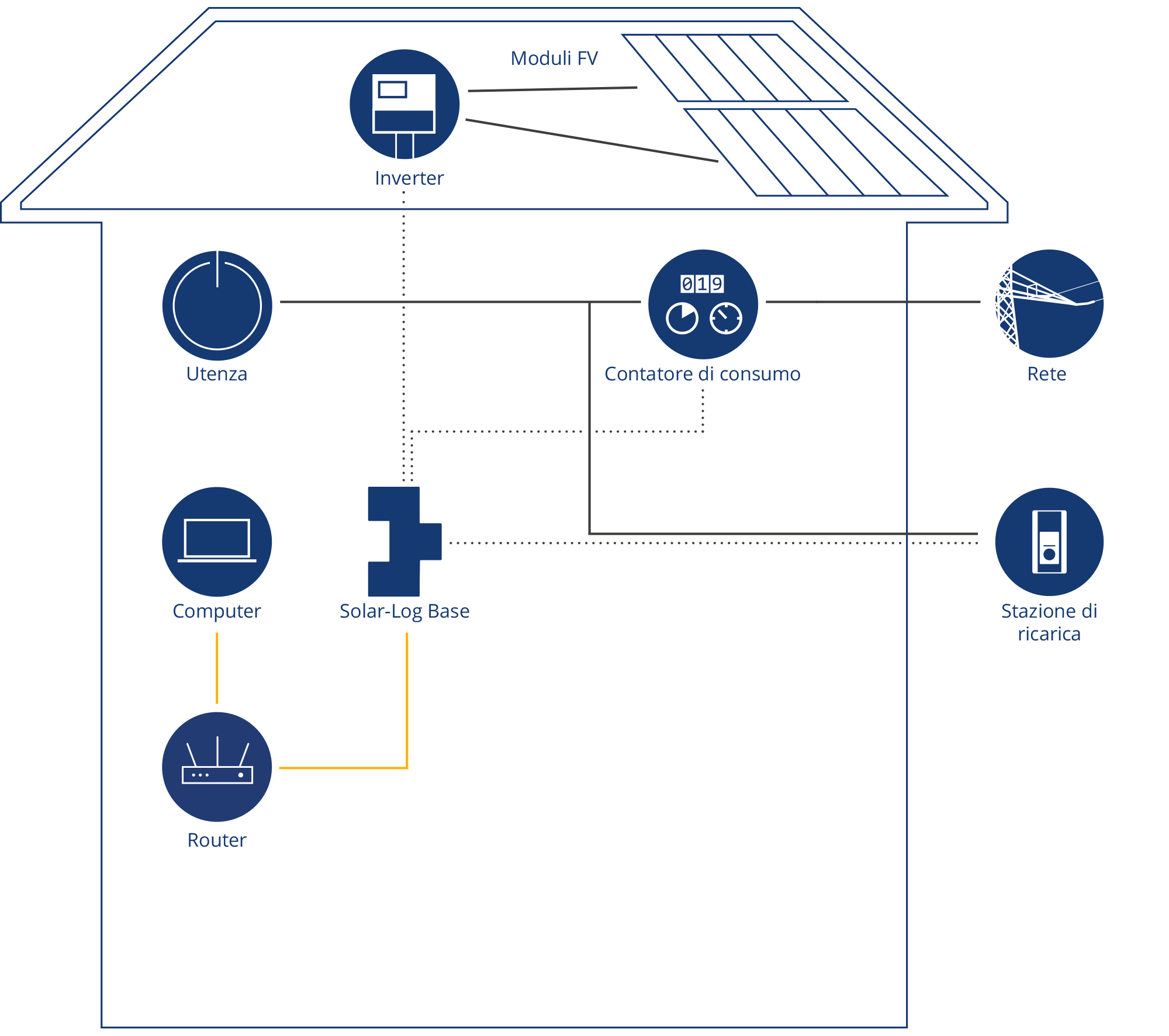

Efficienza di carica

Polo di ricarica per la mobilità elettrica con Solar-LogTM

La combinazione di un sistema fotovoltaico, un dispositivo Solar-Log™ e una colonnina di ricarica rende la mobilità elettrica ancora più efficiente. L'interazione di questi tre componenti assicura che il veicolo elettrico venga sempre caricato in modo economico ed ecologico con la massima quota disponibile di energia fotovoltaica. Se l'elettricità in eccesso non è sufficiente, il processo di ricarica non viene interrotto grazie alla funzione Solar-Log™ "eccedenza/carica minima".

La combinazione di un impianto fotovoltaico, di un dispositivo Solar-Log™ e di una colonnina di ricarica, come quella di Keba, rende la mobilità elettrica ancora più efficiente. In questo modo, la funzione "eccedenza/ricarica minima" garantisce che il veicolo venga caricato in modo affidabile e ottimizzato dal punto di vista dei costi.

Vantaggi decisivi per il proprietario del sistema

  • I dati della stazione di ricarica vengono registrati e visualizzati in modo chiaro tramite il portale Solar-Log WEB EnerestTM.
  • L'interazione tra l'impianto fotovoltaico, il Solar-LogTM e la stazione di ricarica garantisce che il veicolo elettrico venga sempre caricato in modo economico ed ecologico con la massima quota disponibile di elettricità fotovoltaica.

Controllo mirato dei consumatori

Logiche e dispositivi energetici intelligenti per Solar-LogTM

Con l'aiuto delle Smart Energy Logics, è possibile impostare individualmente in quali circostanze, ad esempio un certo valore di eccedenza, vengono attivati i carichi supplementari. Per la commutazione fisica dei carichi sono disponibili diversi dispositivi. A seconda dello scopo, il relè interno a potenziale zero del Solar-LogTM può essere utilizzato per una Smart Plug, una Smart Relay Box o una Smart Relay Station. Un'utenza può essere controllata direttamente tramite il relè interno della Solar-Log Base. Il relè è in grado di commutare dispositivi con una tensione di collegamento massima di 24 V e una corrente massima di 2 A. Con lo Smart Relay Box il Solar-LogTM viene ampliato con otto relè a potenziale zero. La Smart Relay Station può commutare direttamente fino a tre carichi e registrare il consumo tramite il contatore interno al dispositivo.

La scatola relè intelligente Solar-LogTM

  • Tramite il portale Solar-Log WEB EnerestTM i dati della stazione di ricarica vengono registrati e visualizzati in modo chiaro.
  • È collegato al Solar-LogTM tramite RS485.
  • Adatto in combinazione con relè di carico per il controllo di motori, pompe, impianti di ventilazione e condizionamento.
  • È necessaria un'interfaccia RS485 libera.

La stazione relè intelligente Solar-LogTM

  • Dispone di 3 relè per commutare direttamente carichi fino a 16A/230V.
  • Riceve un feedback sui valori di consumo da ciascun relè.
  • È collegato al Solar-LogTM tramite Ethernet.

Sfruttare al meglio l'energia elettrica prodotta

Solar-LogTM e generazione combinata di calore ed elettricità

Il Solar-Log™ può registrare e visualizzare la produzione di un'unità di cogenerazione con l'aiuto di contatori di energia. A tal fine, è sufficiente collegare al Solar-Log™ due contatori di energia. Un contatore di energia registra la produzione attuale e il secondo contatore registra il consumo. In caso di elevata richiesta di calore, il tempo di funzionamento di un'unità di cogenerazione può essere ridotto in combinazione con utenze elettriche intelligenti, come l'AC ELWA 2, e l'elettricità prodotta dalla cogenerazione può essere utilizzata in modo ottimale come calore. In questo modo si evitano immissioni non redditizie nella rete elettrica e il Solar-Log™ può essere utilizzato come elemento centrale di monitoraggio e controllo.

Vantaggi decisivi per il proprietario dell'impianto

  • Registrazione e visualizzazione della potenza del generatore di un'unità con sistema di cogenerazione e impianto fotovoltaico.
  • Evitare l'eccesso di immissione non redditizia grazie a consumatori intelligenti.
  • I tempi di produzione e di consumo possono essere coordinati.
  • L'allacciamento di un'unità con la cogenerazione avviene in base alla situazione attuale del consumo di elettricità e consente un utilizzo più efficiente, ad esempio nei mesi estivi.

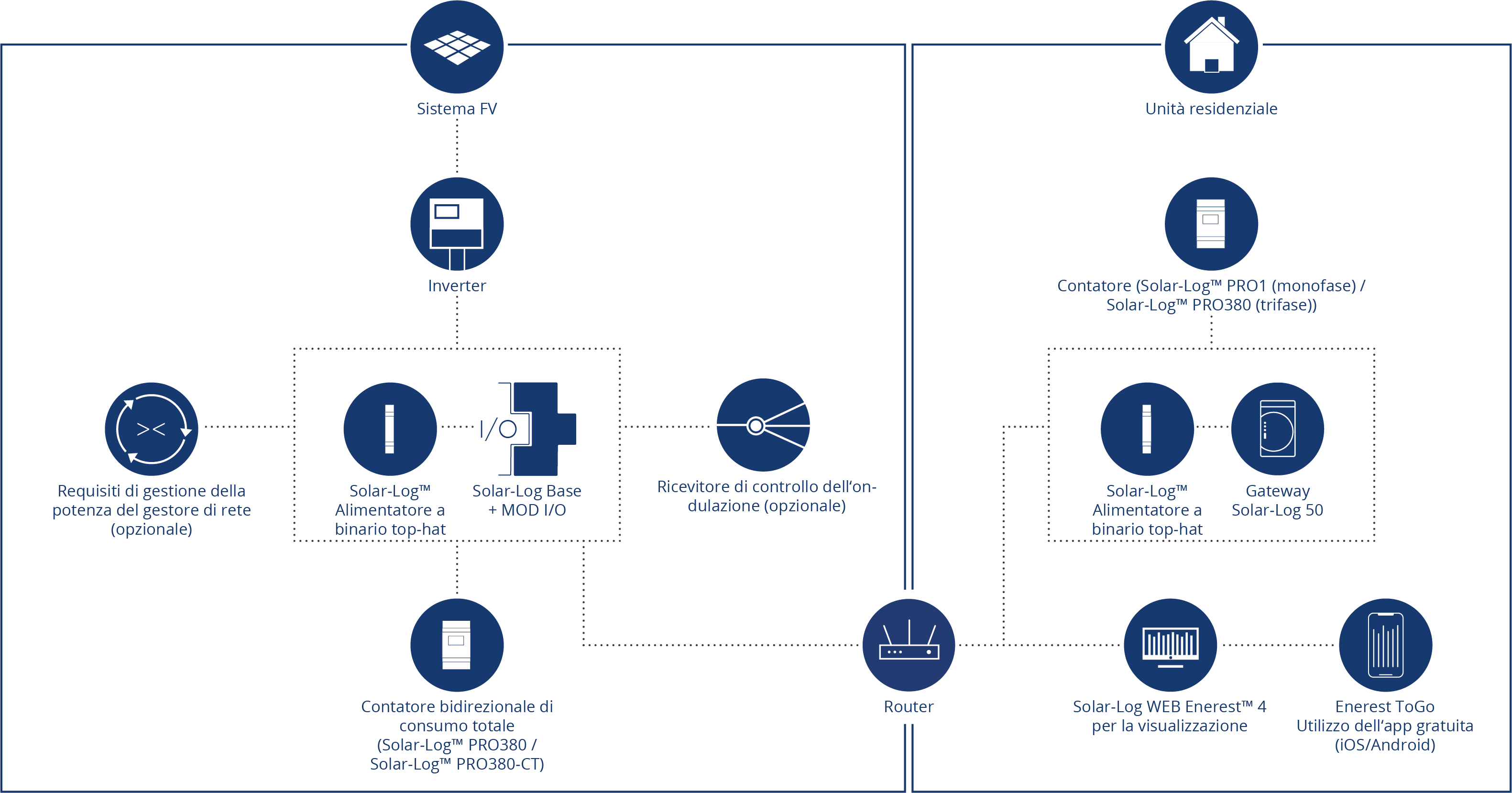

Il concetto Solar-Log Smart Visual

Visualizzazione intelligente del consumo e dell'autoconsumo.

Per poter visualizzare i consumi e l'autoconsumo in progetti comuni più ampi e per gruppi di utenti diversi, Solar Log™ offre il concetto Smart Visual. Tra l'altro, questo può essere utilizzato per soddisfare i requisiti dei programmi di sovvenzione (ad esempio, la sovvenzione KfW 40 Plus).

Inoltre, è uno strumento ideale per consentire ai vostri inquilini* di partecipare alla transizione energetica e per mostrare loro direttamente il valore aggiunto della generazione decentrata di energia rinnovabile. Con il concetto Solar-Log™ Smart-Visual, il rendimento, il consumo e l'autoconsumo all'interno di un'area o di un edificio possono essere suddivisi in diverse sottoaree. Ogni gruppo di utenti vede la relativa quota di consumo, produzione e autoconsumo e può così rendersi conto rapidamente dei vantaggi che un impianto fotovoltaico "comune" può offrire loro.

Livelli di visualizzazione attuali nel concetto Solar-LogTM Smart Visual:

  • Visualizzazione dell'impianto fotovoltaico: valori effettivi di generazione corrente / consumo totale di energia / immissione in rete.
  • Visualizzazione di un'area parziale (ad esempio un'unità residenziale): Valore effettivo del consumo attuale di elettricità.

Con la portata qui illustrata, soddisfate i requisiti di visualizzazione per la sovvenzione Kfw 40 Plus!

*La soluzione di sistema illustrata non è adatta per l'implementazione di concetti di elettricità per affittuari!

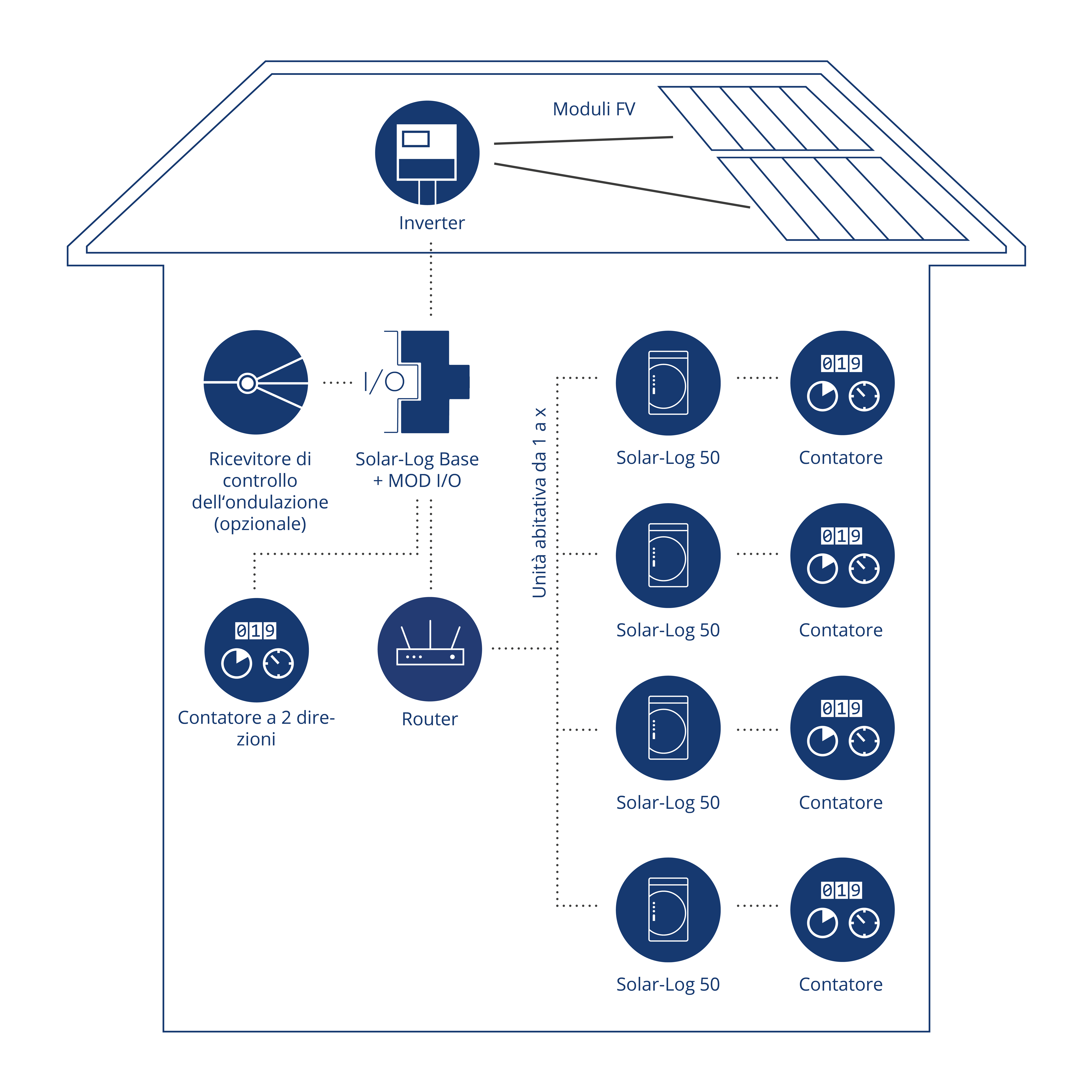

Costruite la vostra visualizzazione intelligente in sette passi, utilizzando l'esempio di una casa Kfw 40 Plus:

  1. Impostazione dell'impianto fotovoltaico con i componenti Solar-LogTM e trasmissione http al portale Solar-Log WEB EnerestTM.
  2. Impostazione della visualizzazione dell'unità abitativa con Solar-Log 50 e trasmissione http + contatore Solar-LogTM PRO1 (monofase) o Solar-LogTM PRO380 (trifase) (collegamento tramite RS 485).
  3. Creare l'impianto fotovoltaico / Solar-Log Base nel portale Solar-Log WEB EnerestTM 4*.
  4. Creare le unità Solar-Log 50 / residenziali nel portale Solar-Log WEB EnerestTM 4.
  5. Creare i tenant come utenti e utenti dell'app nel portale Solar-Log WEB EnerestTM 4.
  6. Assegnare l'intero impianto fotovoltaico + la rispettiva unità abitativa all'inquilino (utente) nel portale.
  7. L'inquilino riceve un'e-mail per l'assegnazione di una password e può quindi scaricare l'app Enerest ToGo per visualizzare la generazione/alimentazione e l'autoconsumo.

Ecco i vantaggi del Solar-LogTM

  • Soddisfazione dei requisiti KfW 40 Plus per l'ammissibilità alle sovvenzioni attraverso la visualizzazione dell'impianto fotovoltaico e del consumo di elettricità.
  • Scalabile fino a un numero illimitato di unità abitative.
  • Visualizzazione del bilancio energetico dell'impianto fotovoltaico e del consumo di elettricità della rispettiva unità abitativa.
  • Installazione semplice grazie al Plug & Play.
  • Implementazione efficace dal punto di vista dei costi.
  • Utilizzo gratuito dell'app Enerest ToGo da parte dei residenti.
  • Sistema modulare espandibile.
