Gestione dell'immissione in rete Solar-LogTM

Attuazione pratica dei requisiti specifici

Il numero crescente di impianti di generazione decentralizzati e rinnovabili ha modificato le esigenze della rete elettrica internazionale. Mentre un tempo la rete era a senso unico, dalle centrali elettriche di grandi dimensioni ai consumatori, oggi la situazione è cambiata. I consumatori sono diventati i cosiddetti prosumer (produttori e consumatori). A causa della moltitudine di impianti di generazione, il compito principale dei gestori di rete - mantenere la stabilità della rete - è diventato più complesso. Solar-Log™ offre sempre la soluzione tecnica giusta per i requisiti dei gestori di rete, che variano a livello internazionale.

Vantaggi

  • Funzioni avanzate di controllo della potenza reattiva e attiva
  • Riferimento al centro di controllo sullo stato attuale dell'impianto
  • Supporto alla pianificazione dei progetti

Vuoi riprodurre il video di Youtube?

No
Configura i cookie

Per stabilizzare la rete elettrica anche nei giorni critici, nel medio termine ci saranno nuovi requisiti per la stabilità della rete in tutti i Paesi che dispongono di maggiori capacità di generazione energetica decentralizzata. I dispositivi Solar-Log™ coprono già le funzionalità di base della gestione dell'immissione in rete con il firmware di base. Per l'intera gamma di requisiti PM, offriamo la licenza PM Pro. Con questa licenza, troverete la soluzione giusta per ogni esigenza di stabilità della rete.

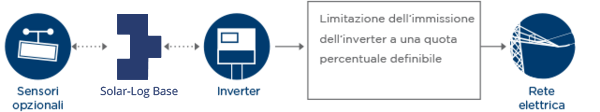

Immissione limitata (x %)

Una funzione centrale è la limitazione dell'immissione in rete. In molti Paesi sono ora prescritti limiti di potenza fissi o dinamici. Questo limite può essere impostato in modo flessibile per diversi valori di soglia. In questo modo è possibile soddisfare diverse esigenze (regolazione al 70%, regolazione al 50% o al 60% per la promozione dell'immagazzinamento, regolazione allo 0% in Spagna, ecc.

Controllo con compensazione del consumo di energia propria

Questa funzione offre la possibilità di ridurre al minimo le perdite causate dal controllo dell'x%. Il consumo di corrente viene misurato per il controllo. Il Solar-Log™ compensa questa situazione con la produzione di corrente degli inverter. Solo se la differenza tra produzione e consumo supera, ad esempio, il 70% della potenza del modulo, gli inverter vengono regolati di conseguenza.

Per l'implementazione è necessario un contatore che determini il consumo direttamente nel ramo di consumo.

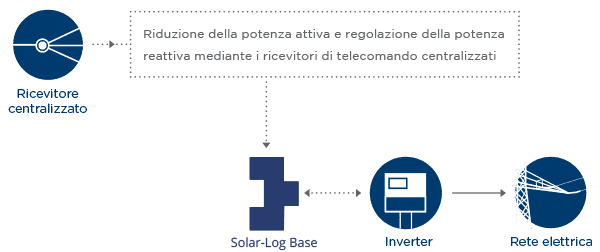

Gestione semplificata dell'immissione in rete

I requisiti della legge sulle fonti energetiche rinnovabili (EEG) in Germania richiedono una "gestione semplificata dell'immissione in rete" per gli impianti tra 30kWp e 100kWp, che di solito viene implementata tramite un ricevitore di controllo dell'ondulazione.

La gestione semplificata dell'immissione in rete può essere implementata anche con la funzione "Controllo remoto con fatturazione del proprio consumo di energia". A tal fine, è necessario misurare solo l'autoconsumo attuale dell'abitazione con un contatore separato.

  • I segnali per la riduzione della potenza attiva vengono solitamente emessi tramite un ricevitore di controllo dell'ondulazione.
  • Il Solar-Log MOD I/O dispone di un'interfaccia aggiuntiva per i contatti flottanti.
  • A questa interfaccia è possibile collegare fino a due ricevitori di controllo dell'ondulazione, uno per la riduzione della potenza e uno per il controllo della potenza reattiva.

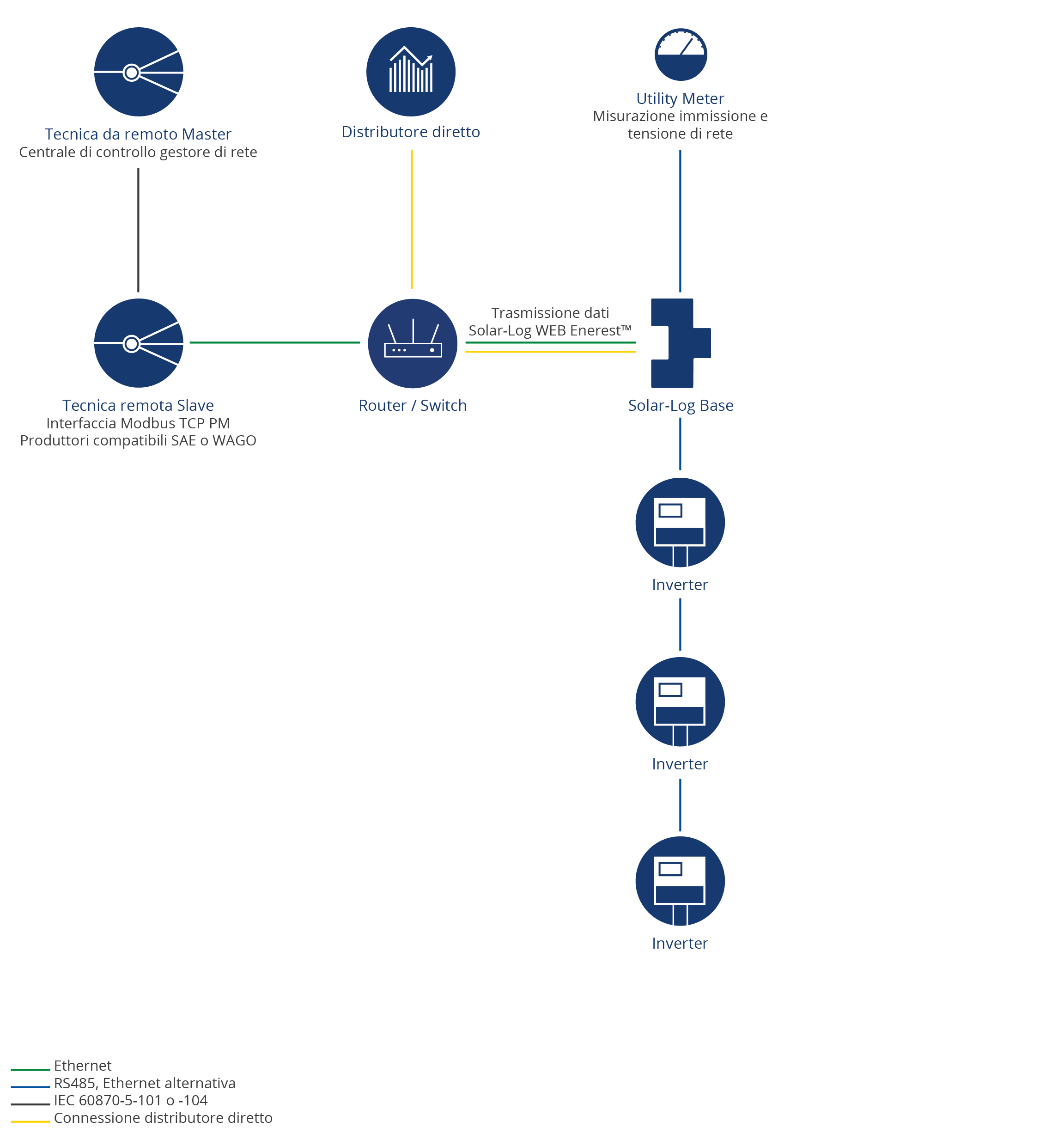

Controllo degli impianti fotovoltaici sulla rete a media tensione

Gestione Feed-in (con licenza Solar-Log™ PM Pro)

In Germania, gli impianti fotovoltaici collegati alla rete di media tensione sono soggetti a requisiti più estesi. Le varie normative che possono essere applicate in un sistema sono raccolte nella VDE-AR-N-4110 (VDE-4110).

Di norma, oltre al tipo di controllo dell'impianto fotovoltaico, è previsto che diverse informazioni sullo stato attuale dell'impianto fotovoltaico siano messe a disposizione dell'azienda energetica.

La comunicazione con l'azienda energetica avviene tramite sistemi di telecontrollo. La trasmissione dei segnali tra il sistema di telecontrollo e la Solar-Log Base avviene normalmente tramite un'interfaccia Modbus/TCP, più raramente tramite i box I/O (analogici, digitali) inclusi nel pacchetto PM. Oltre al controllo della potenza attiva, il controllo della potenza reattiva rappresenta una sfida tecnica particolare.

La norma VDE-4110 prevede diversi concetti di controllo della tensione o della potenza. La regolazione della potenza reattiva controllata dalla tensione richiede una misurazione al punto di immissione, per la quale è necessario un contatore approvato da Solar-Log GmbH (Utility Meter).

Per saperne di più sul nostro supporto ai progetti VDE o per scaricare il nostro certificato di componente in conformità con VDE-AR-N-4110.

Commissione VDE di successo in 4 semplici passi grazie al supporto progettuale di Solar-Log

  • Informazioni, pianificazione e ordinazione

  • Costruzione e messa in funzione

  • Commissioning e reporting

  • Accettazione da parte del fornitore di energia

Hai già un progetto e vorresti il nostro supporto? Allora contattateci tramite il modulo di contatto VDE (disponible solo in tedesco).

al modulo di contatto VDE

Solar-Log™ VDE AR 4110 (disponibile solo in tedesco)

Vuoi riprodurre il video di Youtube?

No
Configura i cookie

Interfaccia Modbus TCP Powermanagement (PM)

È possibile implementare i requisiti complessi dei gestori di rete facendo comunicare i sistemi di telecontrollo direttamente con Solar-Log™ tramite il protocollo Modbus basato su TCP. In questo caso, i comandi e il feedback vengono scambiati tra il sistema di telecontrollo e il Solar-Log Base 2000 tramite protocollo, cioè senza interfacce flottanti e analogiche. Attraverso l'interfaccia Modbus e un convertitore di protocollo, è possibile implementare protocolli di telecontrollo quali IEC 60870-C, IEC 61850-5-101 e -104.

Varie possibilità di trasmissione di comandi e feedback tra il Solar-Log™ e il centro di controllo della rete.

Controllo correlato - Gestione dei PM con reti Solar-Log™

Per implementare la gestione dell'immissione in rete di impianti in un'area più ampia, i dispositivi Solar-Log Base sono collegati tra loro tramite rete Ethernet. Il collegamento in rete consente di scambiare tra loro i segnali di controllo dei gestori di rete.

I segnali del gestore di rete vengono ricevuti dalla Solar-Log Base 2000 (master) e distribuiti agli inverter collegati tramite la Solar-Log Base 2000 (slave). Per questa architettura di sistema, il master può essere accoppiato con un massimo di nove slave nella rete. Collegando in rete i dispositivi Solar-Log™, è possibile implementare requisiti complessi (più sezioni di impianto e punti di immissione e molti produttori di inverter diversi).

Utilizzando la licenza di controllo dell'interconnessione, è anche possibile realizzare una divisione dell'impianto per la commercializzazione diretta. Utilizzando dispositivi slave, l'impianto viene suddiviso in aree. Per ogni area si può quindi scegliere un operatore di marketing diretto distinto. Qualsiasi comando di riduzione da parte dei venditori diretti è prioritario rispetto ai comandi dei fornitori di energia e viene documentato di conseguenza.

Qui è possibile accedere ai download di informazioni rilevanti sulla gestione dei feed-in
