Gestion de l'alimentation Solar-LogTM

Mettre en pratique les exigences spécifiques

Le nombre croissant d'installations de production décentralisées et renouvelables a modifié les exigences posées au réseau électrique international. Si le réseau était autrefois une voie à sens unique, allant des grandes centrales électriques centrales aux consommateurs, la situation a aujourd'hui changé. Les consommateurs sont devenus ce que l'on appelle des prosommateurs (producteurs et consommateurs). En raison de la multiplicité des installations de production, la tâche principale des gestionnaires de réseau - maintenir la stabilité du réseau - est devenue plus complexe. Solar-Log™ offre toujours la bonne solution technique pour les différentes exigences internationales des exploitants de réseau.

Avantages

  • Fonctions étendues de régulation de la puissance réactive et active
  • Rapports au poste de contrôle de l'état actuel de l'installation
  • Aide à la planification de projets

Afin de stabiliser le réseau électrique même les jours critiques, il y aura à moyen terme de nouvelles exigences en matière de stabilité du réseau dans tous les pays qui mettent à disposition de plus grandes capacités de production d'énergie décentralisée. Les appareils Solar-Log™ couvrent déjà les fonctionnalités de base de la gestion de l'alimentation avec le firmware de base. Nous proposons la licence PM Pro pour toute la gamme des exigences PM. Avec cette licence, vous trouverez la solution adaptée à chaque exigence en matière de stabilité du réseau.

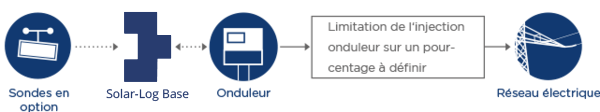

Limitation de l'injection (x %)

La limitation de l'injection dans le réseau est une fonction centrale. Dans de nombreux pays, des limites de puissance fixes ou dynamiques sont désormais prescrites. Cette limite peut être réglée de manière flexible pour différentes valeurs seuils. Cela permet de répondre à différentes exigences (régulation à 70 %, régulation à 50 % ou 60 % en cas de soutien au stockage, régulation à 0 % en Espagne, etc...).

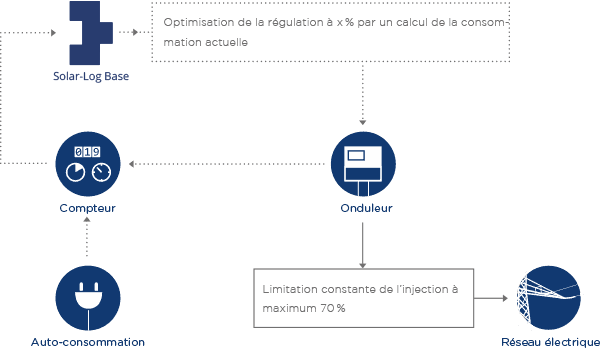

Régulation avec compensation de la consommation propre

Cette fonction offre la possibilité de minimiser les pertes dues à une régulation à x%. Pour la régulation, la consommation momentanée est mesurée. Le Solar-Log™ la compense avec la production actuelle des onduleurs. Ce n'est que lorsque la différence entre la production et la consommation dépasse par exemple 70 % de la puissance du module que les onduleurs sont régulés en conséquence.

Pour la mise en œuvre, il faut un compteur qui détermine la consommation directement dans la branche de consommation.

Gestion simplifiée de l'injection

Les exigences de la loi sur les énergies renouvelables (EEG) en vigueur en Allemagne exigent pour les installations entre >30kWp et 100kWp une "gestion simplifiée de l'injection" qui est généralement mise en œuvre via un récepteur centralisé.

La gestion simplifiée de l'alimentation peut également être mise en œuvre avec la fonction "Télécommande avec facturation de la consommation propre d'électricité". Pour cela, il suffit de mesurer la consommation momentanée de courant propre dans le ménage, par un compteur de consommation séparé.

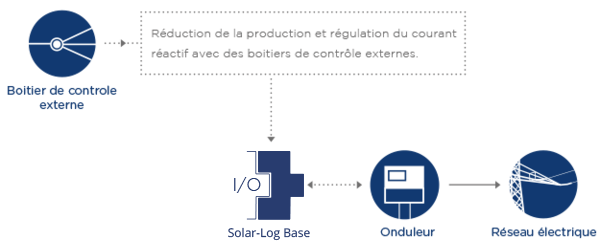

  • Les signaux de réduction de la puissance active sont généralement émis par un récepteur centralisé.
  • Le Solar-Log MOD I/O dispose d'une interface supplémentaire pour contacts sans potentiel.
  • Il est possible de raccorder à cette interface jusqu'à deux récepteurs de télécommande centralisée, l'un pour la réduction de puissance et l'autre pour la régulation de la puissance réactive.

Commande d'installations PV sur le réseau moyenne tension

Gestion de l'alimentation (avec licence Solar-Log™ PM Pro)

En Allemagne, les installations PV raccordées au réseau moyenne tension sont soumises à des exigences élargies. Les différentes réglementations qui peuvent être appliquées dans une installation sont regroupées dans la norme VDE-AR-N-4110 (VDE-4110).

En règle générale, outre le type de régulation de l'installation PV, il est également prescrit que diverses informations sur l'état actuel de l'installation PV doivent être mises à la disposition de l'entreprise d'électricité.

La communication avec l'entreprise d'énergie est mise en œuvre par le biais d'installations de téléconduite. La transmission des signaux entre l'installation de téléconduite et le Solar-Log Base s'effectue normalement via une interface Modbus/TCP, plus rarement via le(s) boîtier(s) d'E/S (analogique(s), numérique(s)) contenu(s) dans le package PM. Outre la commande de la puissance active, la régulation de la puissance réactive représente un défi technique particulier.

La norme VDE-4110 prévoit ici différents concepts gérés en tension ou en puissance. La régulation de la puissance réactive en fonction de la tension nécessite une mesure au point d'alimentation, ce qui requiert un compteur (Utility Meter) agréé par Solar-Log GmbH.

Vous pouvez vous informer sur notre support de projet VDE ou télécharger notre certificat de composants selon VDE-AR-N-4110.

En 4 étapes simples pour une mise en service VDE réussie grâce au support de projet de Solar-Log

  • Informer, planifier et commander

  • Construction et première installation

  • Mise en service et reporting

  • Réception par le fournisseur d'énergie

Vous avez déjà un projet et souhaitez notre soutien ? N'hésitez pas à nous contacter via le formulaire de contact VDE (disponible uniquement en allemand).

vers le formulaire de contact VDE

Solar-Log™ VDE AR 4110 (disponible uniquement en allemand)

Voulez-vous lire la vidéo Youtube ?

Oui
Non
Configurer les cookies

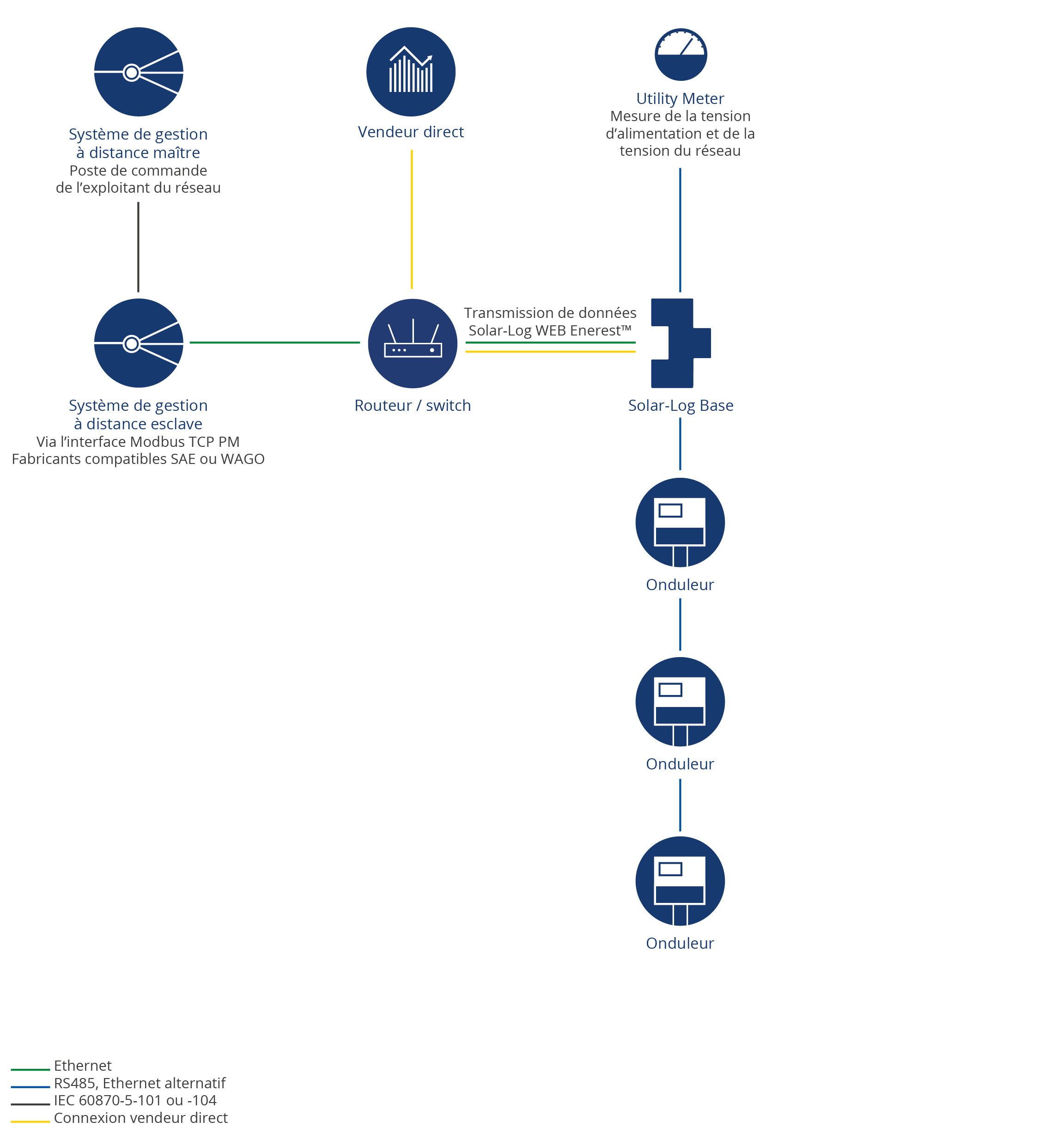

Modbus TCP Powermanagement (PM) Interface

Les exigences complexes des exploitants de réseau peuvent être mises en œuvre en faisant communiquer les installations de télégestion directement avec le Solar-Log™ via le protocole Modbus basé sur TCP. Dans ce cas, les commandes et les retours d'informations sont échangés par protocole, donc sans les interfaces sans potentiel et analogiques, entre la télégestion et le Solar-Log Base 2000. Grâce à l'interface Modbus et à un convertisseur de protocole, il est possible de mettre en œuvre des protocoles de télégestion tels que IEC 60870-C, IEC 61850-5-101 et -104.

Différentes possibilités de transmission des ordres et des messages de retour entre le Solar-Log™ et le centre de contrôle du réseau.

Contrôle en réseau - gestion PM avec les réseaux Solar-Log™

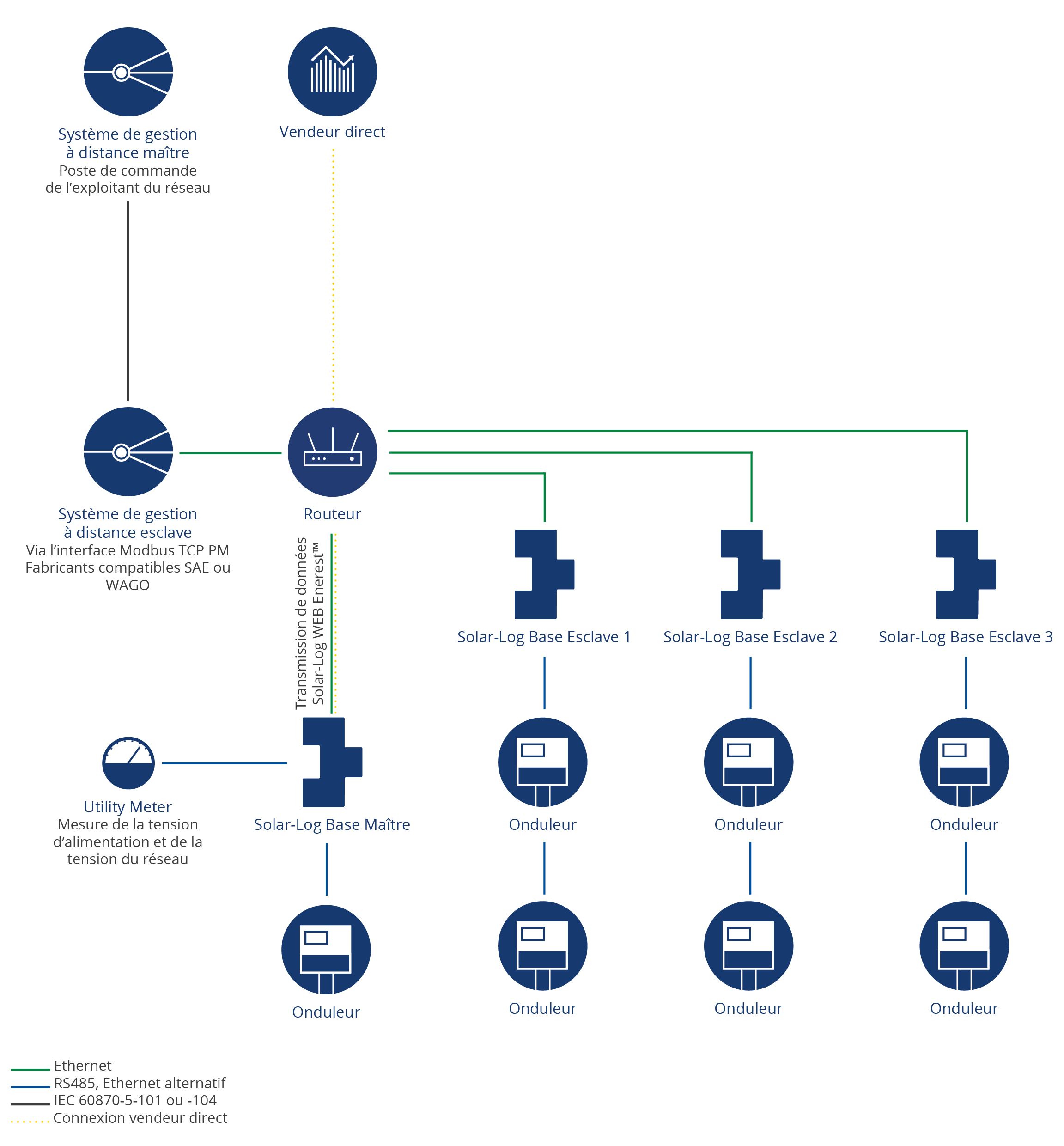

Pour mettre en œuvre la gestion de l'injection dans les installations de grande taille, les appareils Solar-Log Base sont couplés entre eux par un réseau Ethernet. Grâce à la mise en réseau, les signaux de commande des exploitants de réseau peuvent être échangés entre eux.

Les signaux de l'exploitant de réseau sont reçus sur le Solar-Log Base 2000 (maître) et distribués aux onduleurs raccordés via les Solar-Log Base 2000 (esclaves). Pour cette architecture de système, le maître peut être couplé avec jusqu'à neuf esclaves dans le réseau. La mise en réseau des appareils Solar-Log™ permet de mettre en œuvre des exigences complexes (plusieurs parties de l'installation et points d'alimentation et de nombreux fabricants d'onduleurs différents).

L'utilisation de la licence de commande groupée permet en outre de procéder à une répartition des installations pour la commercialisation directe. L'utilisation d'appareils esclaves permet de diviser l'installation en zones. Pour chaque zone, il est alors possible de choisir son propre commercialisateur direct. Les ordres de réduction éventuels des commercialisateurs directs sont priorisés avec les ordres des fournisseurs d'énergie et documentés en conséquence.

Cliquez ici pour télécharger les informations pertinentes sur la gestion de l'alimentation en électricité.
