Gestión de la inyección a la red de Solar-LogTM

Aplicación de los requisitos específicos en la práctica

El creciente número de plantas de generación renovable descentralizadas ha cambiado las exigencias de la red eléctrica internacional. Mientras que la red solía ser una vía unidireccional, desde las centrales eléctricas a gran escala hasta los consumidores, esto ha cambiado hoy en día. Los consumidores se han convertido en los llamados prosumidores (productores y consumidores). Debido a la multitud de plantas de generación, la tarea principal de los operadores de la red - mantener la estabilidad de la red - se ha vuelto más compleja. Solar-Log™ ofrece siempre la solución técnica adecuada para los diferentes requisitos internacionales de los operadores de red.

Ventajas

  • Funciones avanzadas de control de la potencia reactiva y activa
  • Informa al centro de control del estado actual del sistema
  • Apoyo a la planificación de proyectos

¿Quieres reproducir el vídeo de Youtube?

No
Configurar cookies

Para estabilizar la red eléctrica incluso en días críticos, habrá nuevos requisitos de estabilidad de la red a medio plazo en todos los países que aporten mayores capacidades de generación de energía descentralizada. Los dispositivos Solar-Log™ ya cubren las funcionalidades básicas de la gestión de la alimentación con el firmware básico. Para toda la gama de necesidades de PM, ofrecemos la licencia PM Pro. Con esta licencia, encontrará la solución adecuada para cada necesidad de estabilidad de la red.

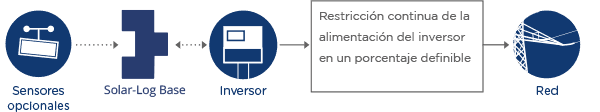

Limitación de la inyección (x %)

Una función central es la limitación de la inyección a la red. En muchos países se prescriben ahora límites de potencia fijos o dinámicos. Este límite puede fijarse de forma flexible para diferentes valores de umbral. Esto permite atender diferentes necesidades (regulación del 70 %, regulación del 50 % o 60 % para la promoción del almacenamiento, regulación del 0 % en España, etc...).

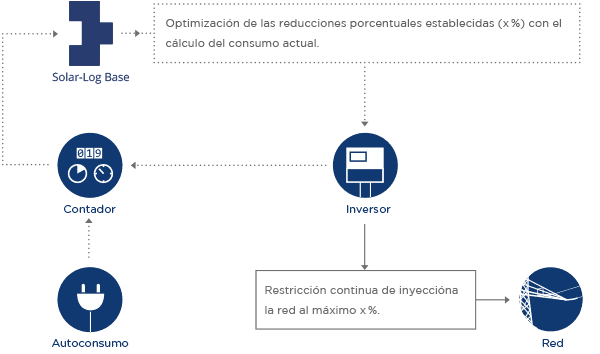

Control con compensación del consumo propio

Esta función ofrece la posibilidad de minimizar las pérdidas causadas por el control x%. El consumo de corriente se mide para el control. El Solar-Log™ lo compensa con la producción de corriente de los inversores. Sólo si la diferencia entre la producción y el consumo supera, por ejemplo, el 70 % de la potencia del módulo, los inversores se regulan en consecuencia.

Para su implementación, es necesario un contador que determine el consumo directamente en la rama de consumo.

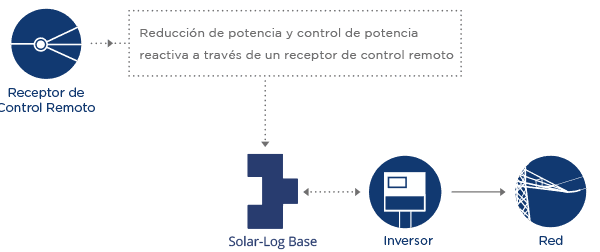

Gestión simplificada de la alimentación

Los requisitos de la Ley de Energías Renovables (EEG) en Alemania exigen una "gestión simplificada de la alimentación" para los sistemas de entre >30kWp y 100kWp, que suele implementarse a través de un receptor de control de ondulación.

También se puede realizar una gestión simplificada de la alimentación con la función "Control remoto con facturación del propio consumo de energía". Para ello, sólo debe medirse el consumo de energía propia actual en el hogar mediante un medidor de consumo independiente.

  • Las señales para la reducción de la potencia activa suelen emitirse a través de un receptor de control de ondulación.
  • El Solar-Log MOD I/O dispone de una interfaz adicional para contactos flotantes.
  • A esta interfaz se pueden conectar hasta dos receptores de control de ondulación, uno para la reducción de potencia y otro para el control de la potencia reactiva.

Control de los sistemas fotovoltaicos en la red de media tensión

Gestión de la alimentación (con la licencia Solar-Log™ PM Pro)

En Alemania, los sistemas fotovoltaicos que se conectan a la red de media tensión están sujetos a requisitos ampliados. Las diferentes normativas que pueden aplicarse en un sistema se agrupan en la VDE-AR-N-4110 (VDE-4110).

Por regla general, además del tipo de control de la instalación fotovoltaica, también se estipula que se debe poner a disposición de la empresa energética diversa información sobre el estado actual de la instalación fotovoltaica.

La comunicación con la empresa de energía se realiza a través de sistemas de telecontrol. La transmisión de señales entre el sistema de telecontrol y la Base Solar-Log se realiza normalmente a través de una interfaz Modbus/TCP, más raramente a través de la(s) caja(s) de E/S (analógica(s), digital(es)) incluida(s) en el paquete PM. Además del control de la potencia activa, el control de la potencia reactiva representa un reto técnico especial.

La norma VDE-4110 prevé aquí diversos conceptos de control de tensión o de potencia. La regulación de la potencia reactiva controlada por la tensión requiere una medición en el punto de alimentación, para lo cual se necesita un contador homologado por Solar-Log GmbH (Utility Meter).

Puede obtener más información sobre nuestro soporte de proyectos VDE o descargar nuestro certificado de componentes conforme a VDE-AR-N-4110.

Puesta en servicio VDE con éxito en 4 sencillos pasos gracias al soporte de proyectos de Solar-Log

  • Información, planificación y realización de pedidos
  • Construcción y puesta en marcha inicial
  • Puesta en marcha e informes
  • Aceptación por parte del proveedor de energía

¿Ya tiene un proyecto y le gustaría contar con nuestro apoyo? Entonces póngase en contacto con nosotros a través del formulario de contacto VDE (disponible sólo en alemán).

al formulario de contacto VDE

Solar-Log™ VDE AR 4110 (disponible sólo en alemán)

¿Quieres reproducir el vídeo de Youtube?

No
Configurar cookies

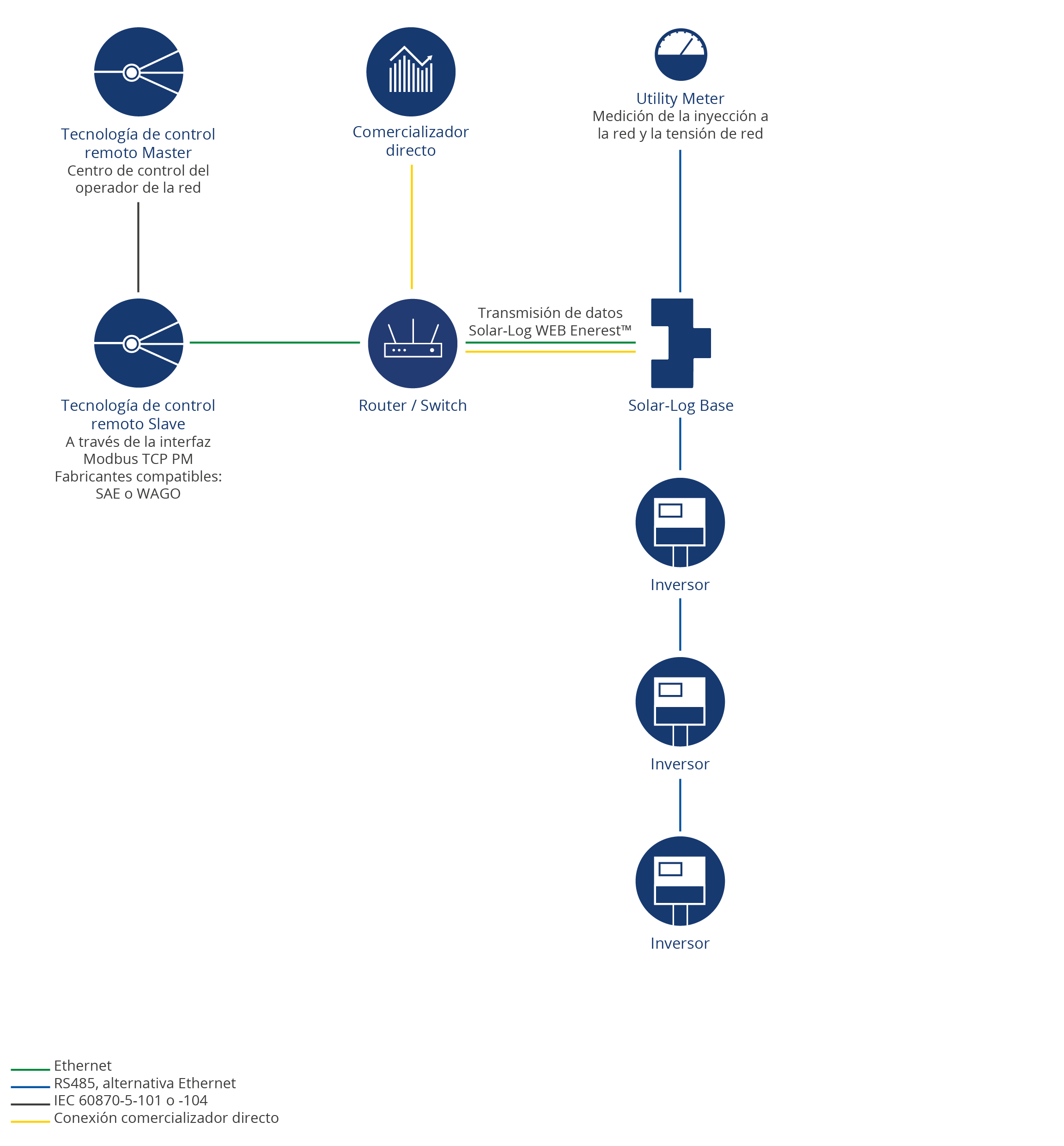

Interfaz Modbus TCP para la gestión de la energía (PM)

Los complejos requisitos de los operadores de red pueden implementarse haciendo que los sistemas de telecontrol se comuniquen directamente con el Solar-Log™ a través del protocolo Modbus basado en TCP. En este caso, los comandos y la retroalimentación se intercambian entre el sistema de telecontrol y el Solar-Log Base 2000 a través de un protocolo, es decir, sin las interfaces flotantes y analógicas. A través de la interfaz Modbus y un convertidor de protocolo, se pueden implementar protocolos de telecontrol como IEC 60870-C, IEC 61850-5-101 y -104.

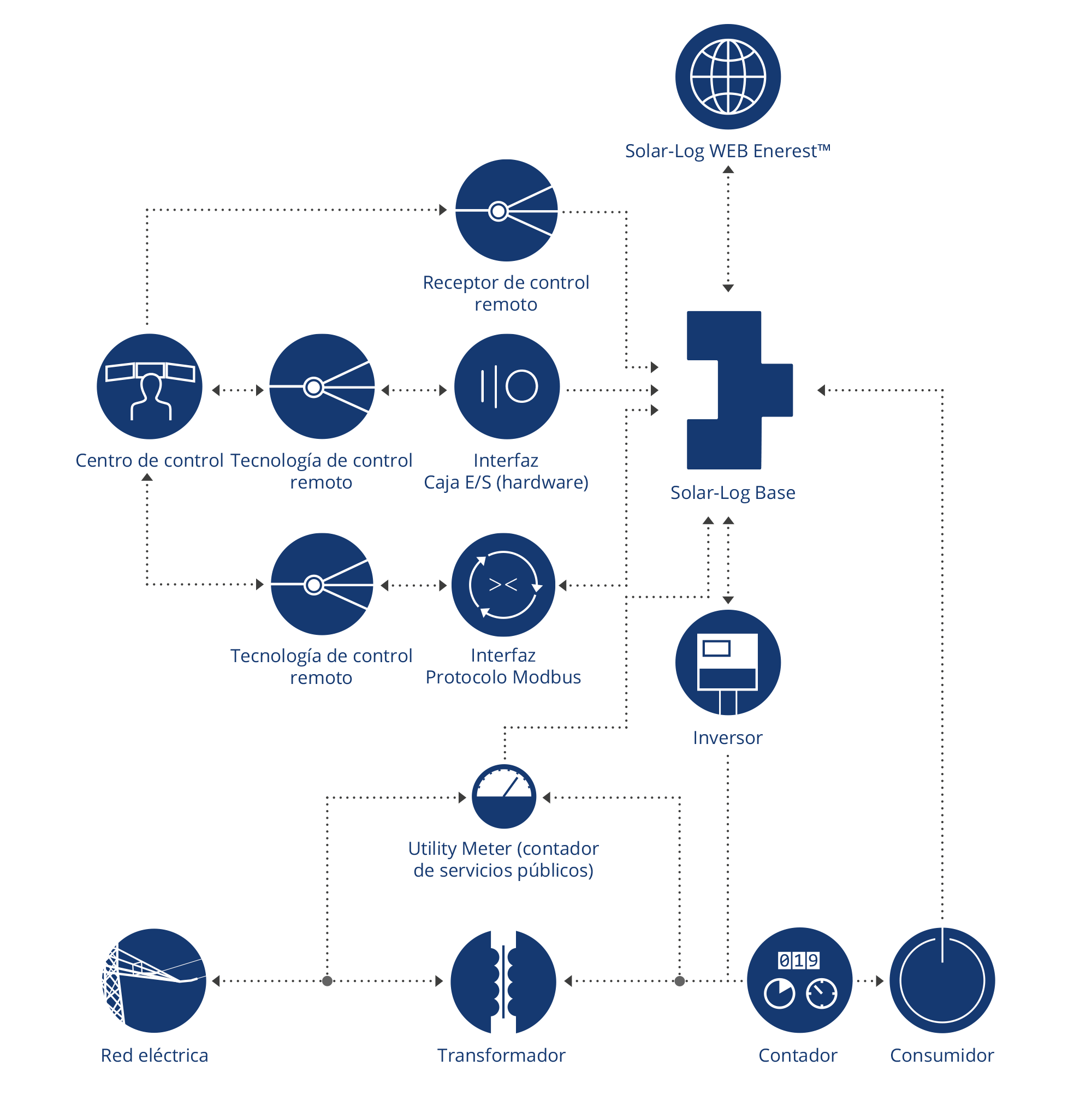

Varias posibilidades de transmisión de comandos y retroalimentación entre el Solar-Log™ y el centro de control de la red.

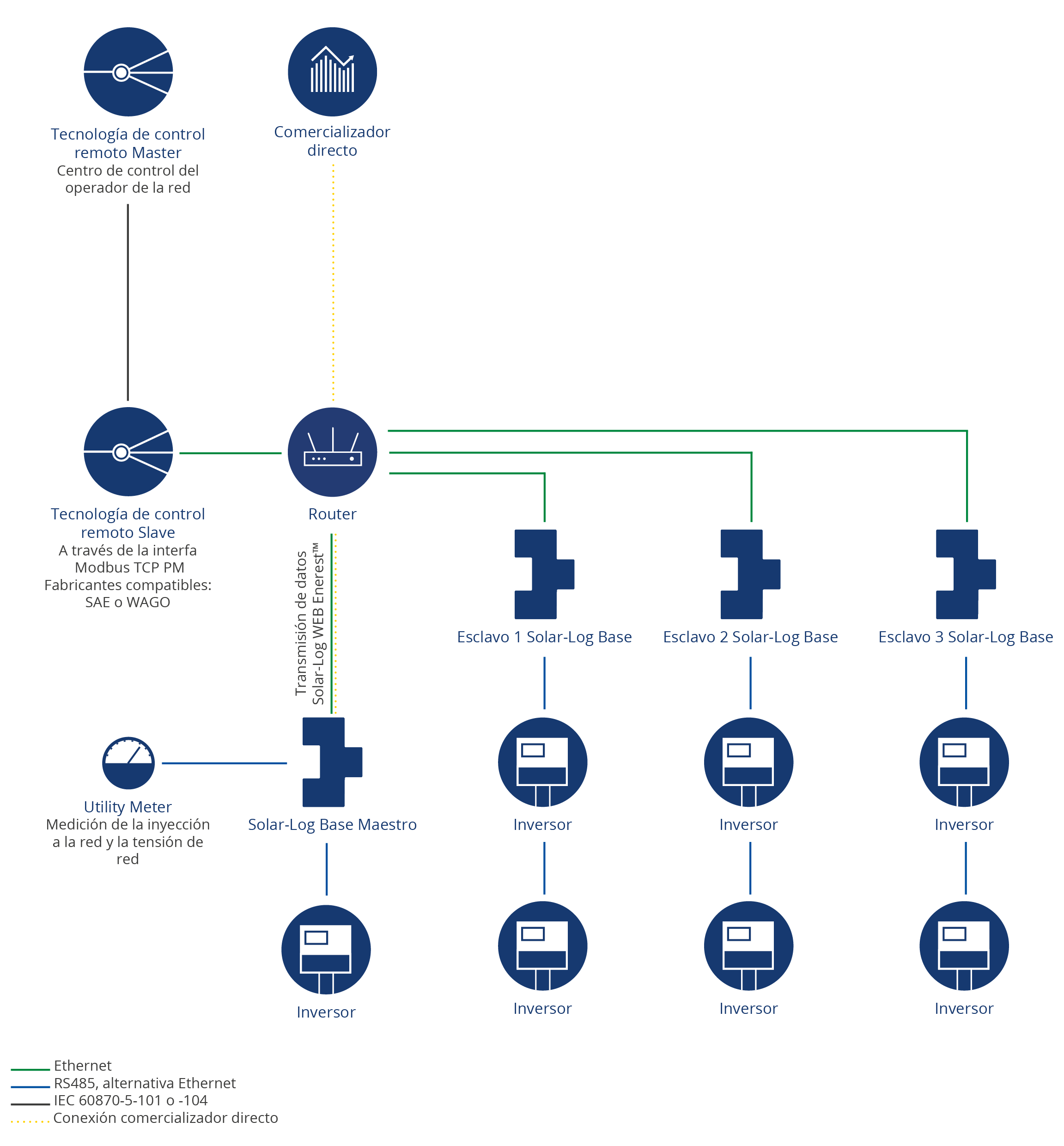

Control relacionado - Gestión PM con redes Solar-Log™

Para implementar la gestión de la alimentación de las plantas en el área de la planta más grande, los dispositivos Solar-Log Base están conectados entre sí a través de la red Ethernet. La conexión en red permite intercambiar las señales de control de los operadores de red entre sí.

Las señales del operador de red se reciben en la Solar-Log Base 2000 (maestro) y se distribuyen a los inversores conectados a través de la Solar-Log Base 2000 (esclavos). En esta arquitectura de sistema, el maestro puede acoplarse con hasta nueve esclavos en la red. Mediante la conexión en red de los dispositivos Solar-Log™ se pueden implementar requisitos complejos (varias secciones de la planta y puntos de alimentación y muchos fabricantes de inversores diferentes).

Utilizando la licencia de control de interconexión, también es posible realizar una división de la planta para su comercialización directa. Mediante el uso de dispositivos esclavos, la planta se divide en zonas. A continuación, se puede seleccionar un comercializador directo distinto para cada zona. Cualquier orden de reducción de los comercializadores directos se prioriza con las órdenes de los proveedores de energía y se documenta en consecuencia.

Aquí puede acceder a descargas para obtener información relevante sobre la gestión de la alimentación
